乐动篮球快讯逆向工程不是向后进行的前后工程,因此您永远不会知道您将学到什么或者当您将学习它。进入Apple Lightning适配器插头。自从我们在这项特定切片的Apple技术中进行全系统报告以来,值得一些分析。引用我们的一个工程师,“这里有一种荒谬的硅片”,所以当你脱下你的30美元时,你可以感到满意你获得价值。

即使没有对系统分析涉及的百百个工程小时,我们至少可以从拆除中进行一些观察。

首先,盒子的特点是非常接近它里面的东西。苹果应用了一个很酷的品牌,而它曾经只是一个描述性的(无聊的)30针适配器。至少它不是8个音节的缩写技术语言(USB有人吗?)

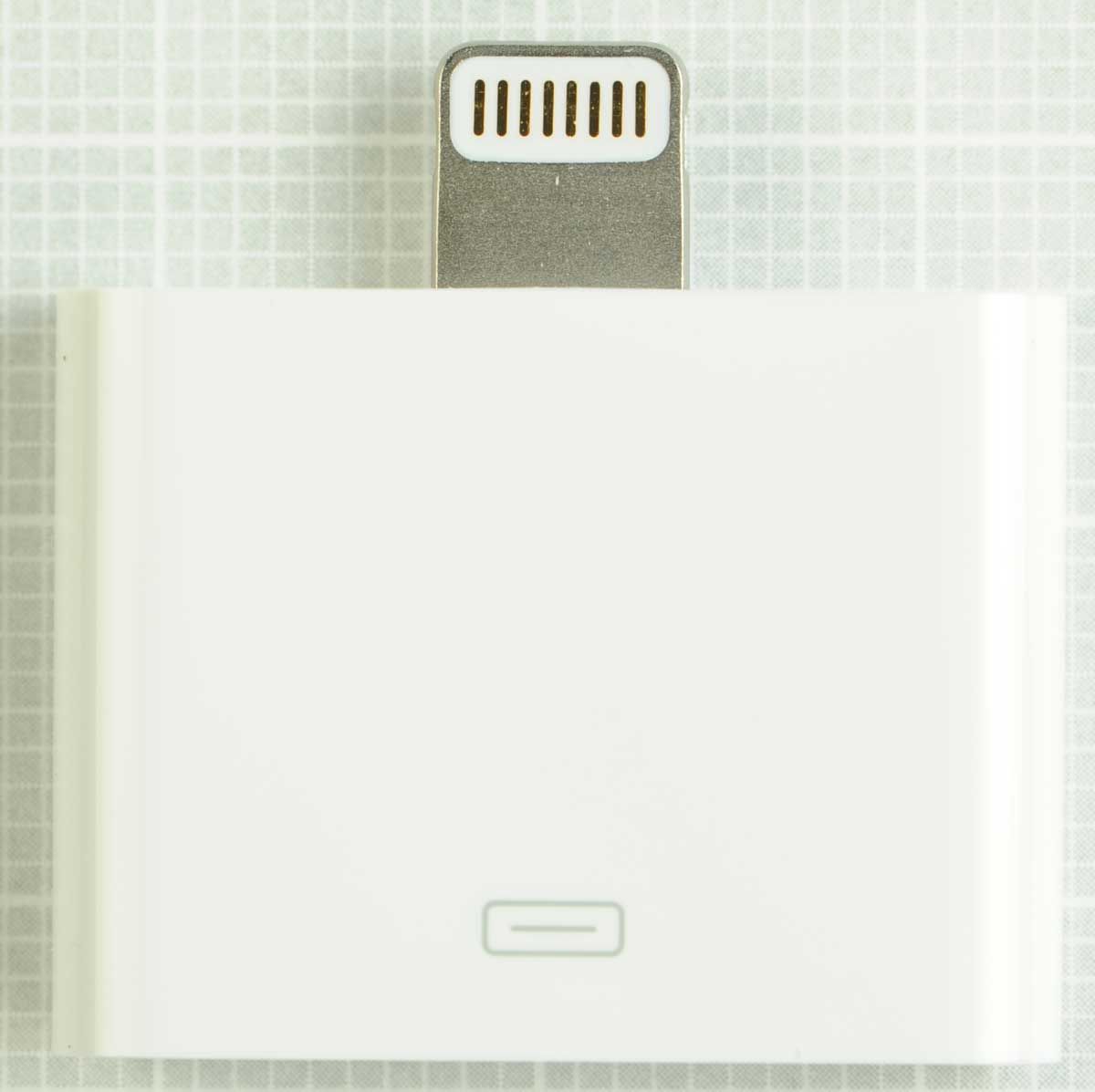

苹果闪电到30针适配器
苹果闪电到30针适配器
里面有很多黏糊糊的东西

里面有很多黏糊糊的东西

里面有很多黏糊糊的东西

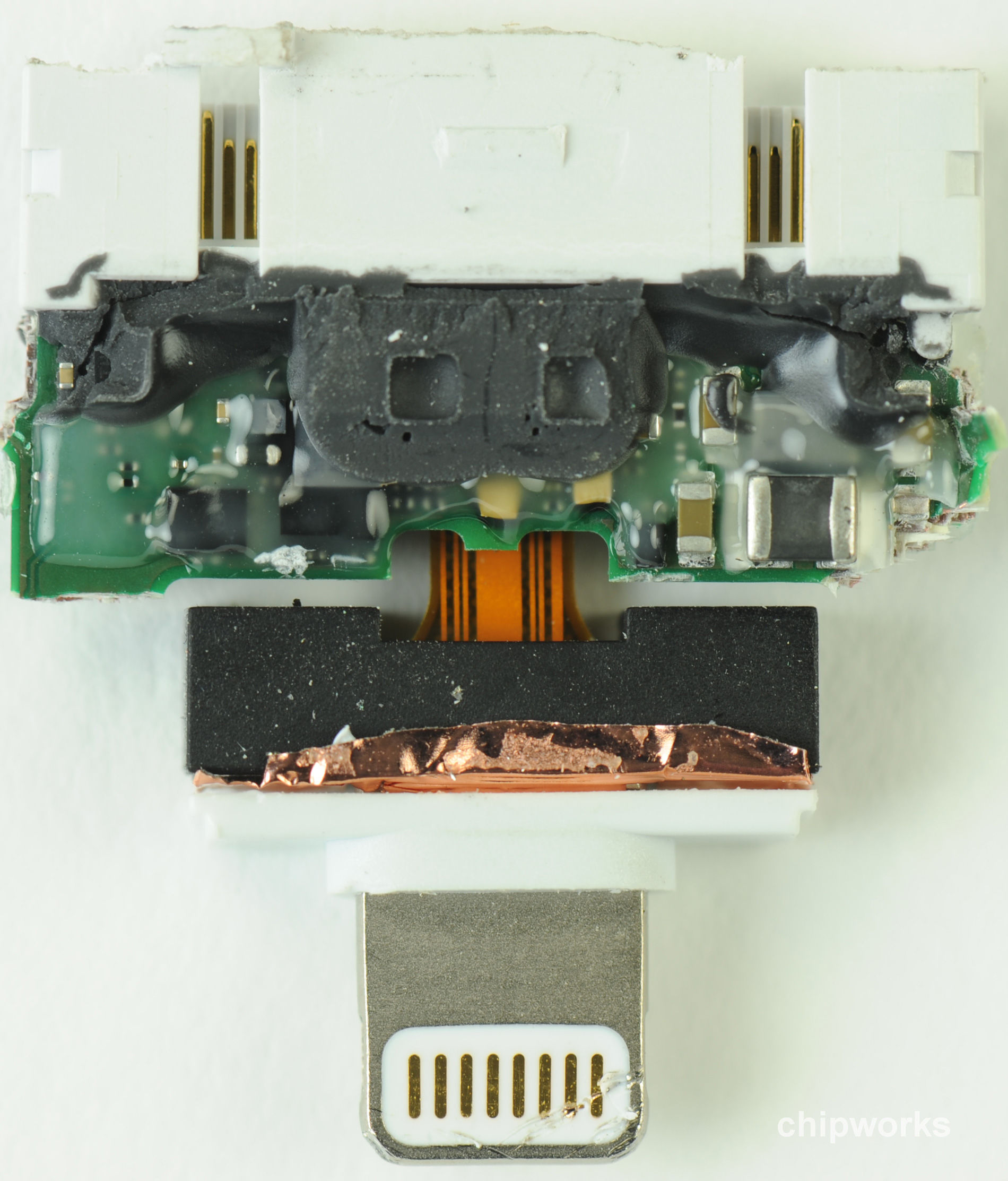

把小包装拆开,同时还能得到所需的高质量图片是不容易的。一旦揭开盖子,我们就什么也看不见了。一些带着没有任何制造痕迹的标记死去。有相当多的die为这样一个小适配器。删除其余的组件是我们讲述故事的地方。对于那些对细节感兴趣的人来说,“不太有用”的图像是正确的。

内部
内部
避雷板侧1

避雷板侧1

避雷板侧1

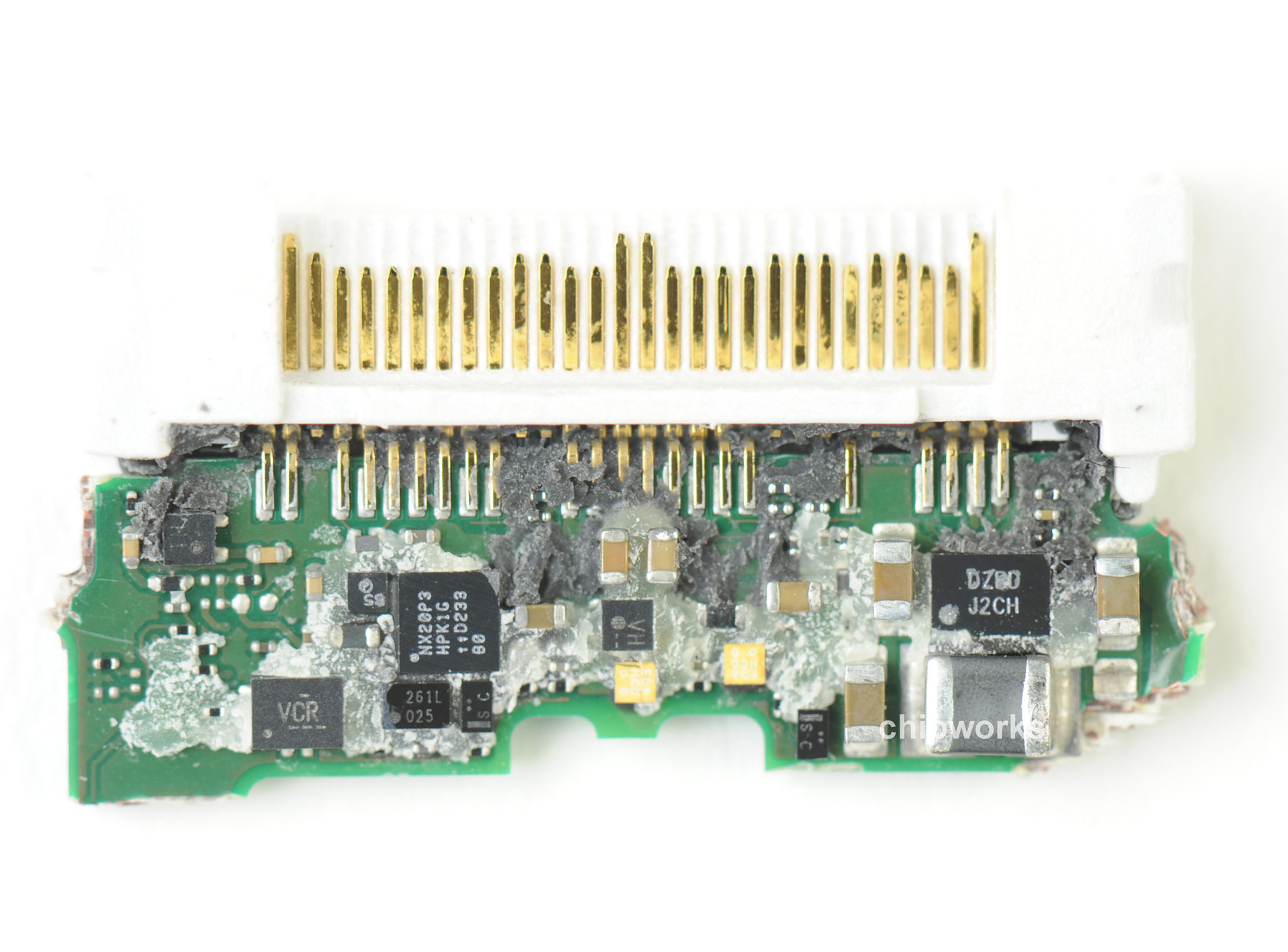

一旦拿到电路板我们就可以开始给芯片分类了。在板的一边,我们有同样的NXP20P3,也存在于避雷针电缆。它继续表现为带有非常大的晶体管或二极管的模拟芯片(用多晶硅层图像证实)。我们认为这很可能是一个多通道接口过滤器。再次,这是一个模具照片,而不是一个完整的RE项目,但在这一点上,我们相当舒服地说。

我们最初因缺乏与电缆中发现的德州仪器BQ2025类似的包裹缺乏惊讶,但在仓库治疗之后,它在标有261L025的包装中就在北方委员会芯片下方。

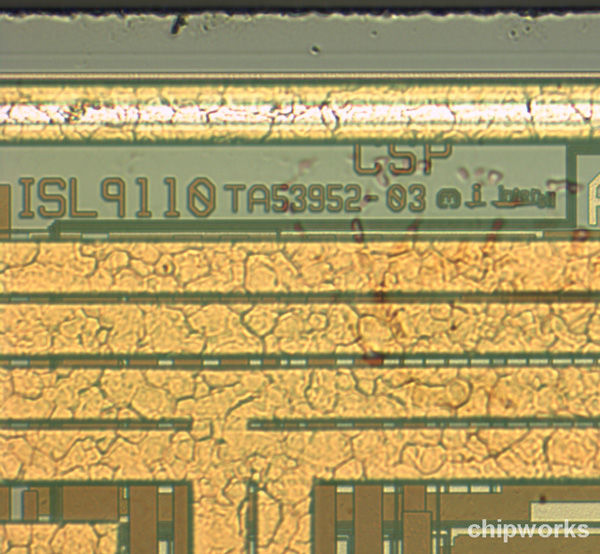

在电路板的右侧,我们将包裹标记为DZB0J2CH,内部ISL9110die。根据他们的网站,这是1.2个高效降压 - 升压调节器。

闪电董事会
闪电董事会
闪电董事会
闪电董事会
闪电董事会
避雷板侧2

避雷板侧2

避雷板侧2

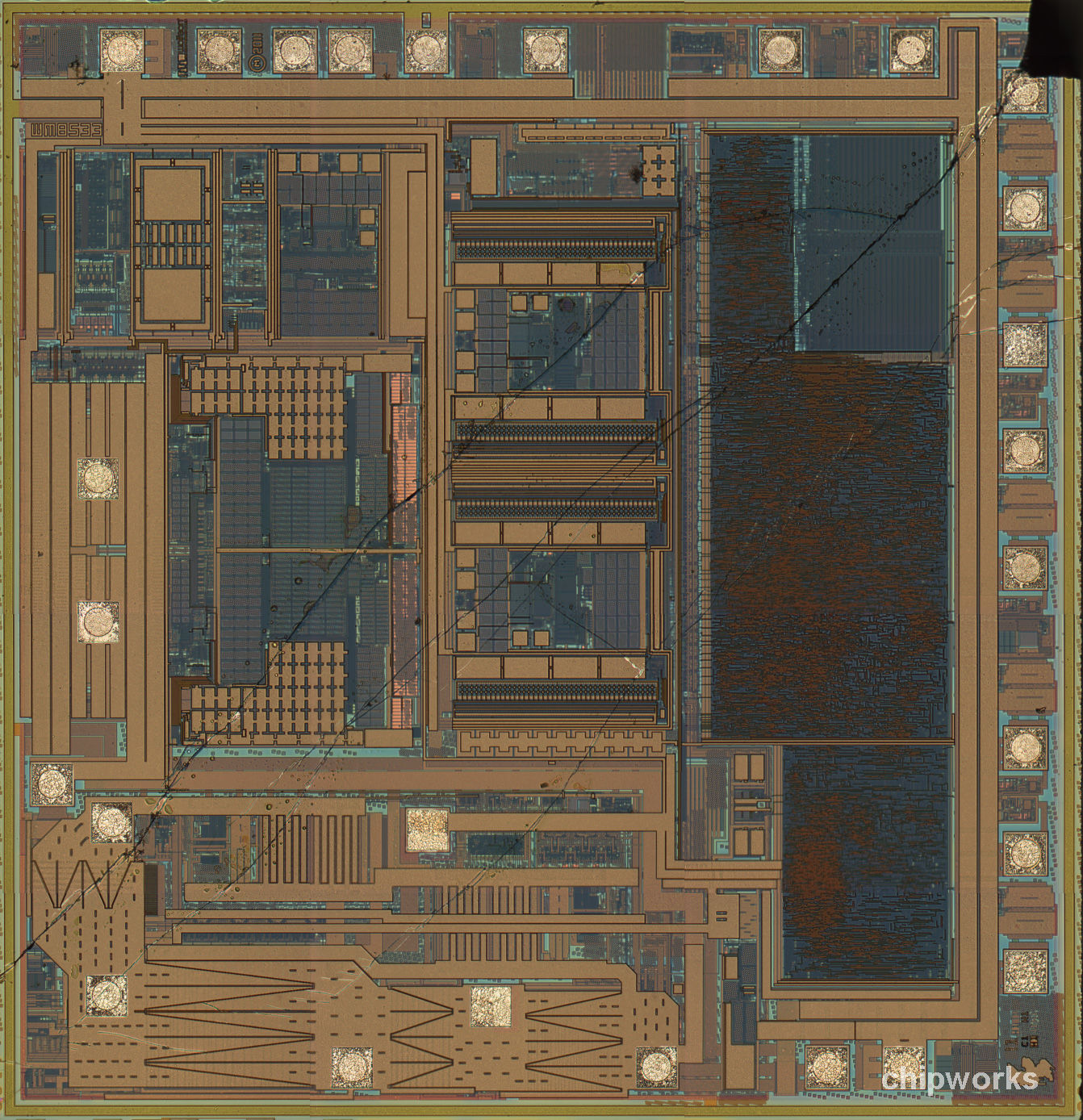

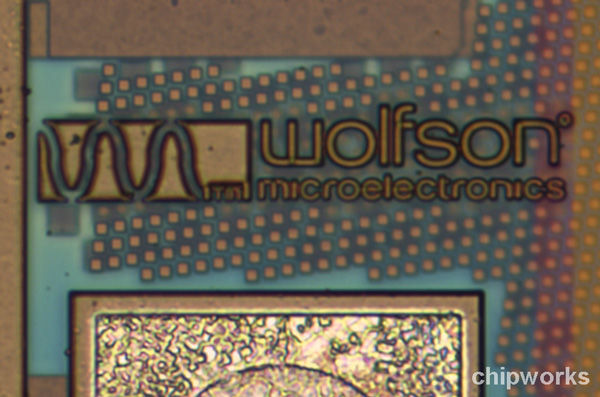

在这里,我们拥有媒体设备的大部分。Wolfson WM8533 DAC,我们认为正在使用数字音频并将其转换为30引脚提供的模拟信号。

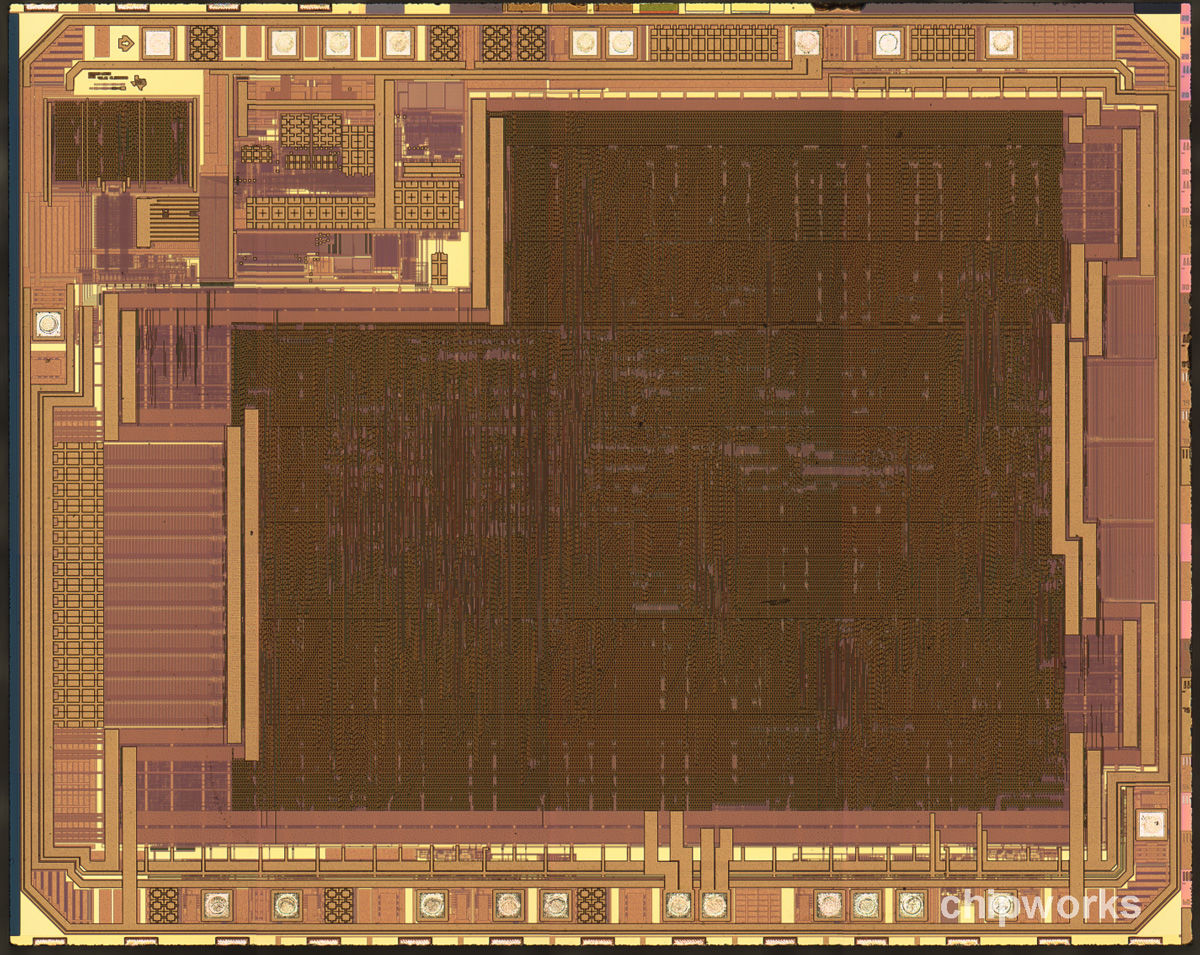

我们也有苹果338S1081,这是一个Cirrus Logic音频芯片与模具标记CLI1596A0和日期代码2011。对于那些可能想知道它的功能的人来说,它并没有直接与我们在前几代iphone(在我们拆除的型号中)中列出的模具进行比较。

毫不奇怪的是,这里没有类似的芯片来转换视频,因为没有支持视频到较旧的30针设备。这可能会影响一些利基外围设备,但你不能打击进步。

避雷板侧2
避雷板侧2
避雷板侧2
避雷板侧2
避雷板侧2

其他设备仓库

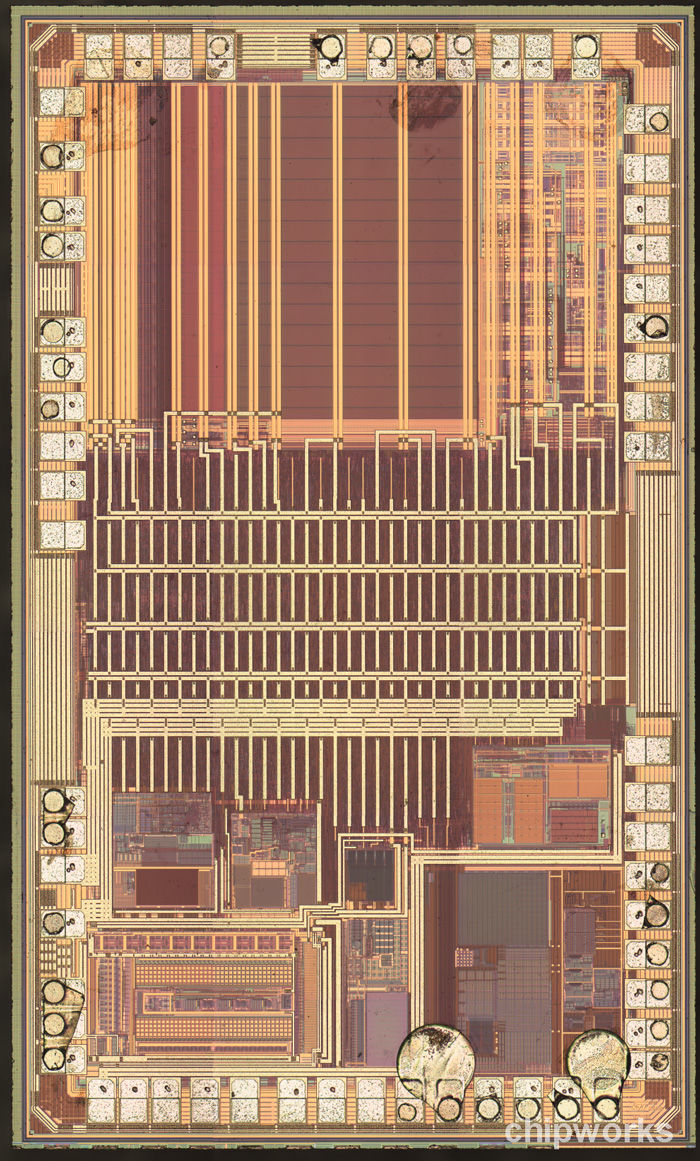

  • 8aplsgvg218z,它是一个与模具标记R764B的STMicroelectronics设计赢
  • VCR包有一个带有标记的模具,解码到德州仪器SN74AVC2T245双位非反相总线收发器

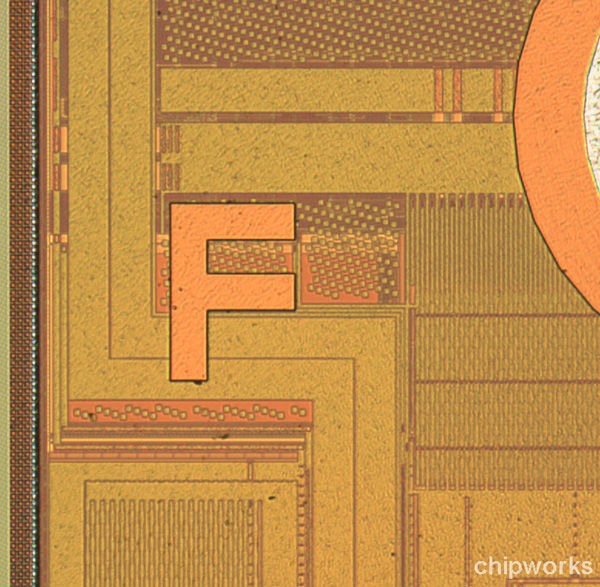

  • 带有“F”标记的未知死亡(右最后一个)
其他设备

其他设备

苹果
SGVG_R764B_128821
德州仪器
德州仪器
未知的
未知的

全董事会镜头

其他设备

其他设备

其他设备

其他设备
