三星Galaxy S21 -竞争对手的5纳米解决方案,新设计获胜,LPDDR5与1z EUV?

从发布公告中,它似乎三星Galaxy S21旗舰手机会有点不同。首先,该手机是由于2月2021日宣布并在3月份首次亮相,但在令人惊讶的转向时,三星迅速提升他们的时间表,以便在1月份提供智能手机。

从那时起,似乎手机可能包括代表渐进式改进而非革命性变化的芯片和设备。但后来,就像我们实验室经常发生的那样,我们开始仔细研究市场上S21的不同型号,发现一个又一个惊喜……

以下是我们到目前为止的研究结果的简要概述。TechInsights的用户已经可以访问我们正在进行的以下部分分析。

在本文的最初发布日期(2021年2月2日),我们到目前为止拆卸的手机(即S21 Ultra和S21)是由Exynos 2100供电的。我们仍在等待来自美国市场的手机,它由Snapdragon 888提供动力,支持mmWave波段。

我们在小米MI 11手机中看到了Spapdragon 888,但尚未在Galaxy S21中。此处提到的早期发现涉及到目前为止在Exynos 2100版手机中看到的内容。

细节

2月9日更新来自我们的拆卸团队

细节

细节

我们的拆除团队一直在努力努力确定Galaxy S21旗舰系列不同型号的组成部分。以下是他们对相机的一些观察。

从技术上讲,三星Galaxy S20 Ultra和Galaxy S21 Ultra具有相同数量的摄像机。在S21系列中,三星不仅仅是“升级”去年的组成部分,它们会产生一些关键的变化。今年三星掉了后3D深度摄像头,这意味着它们仅为两代高端银河系S系列旗舰型号保持深度相机系统。在Galaxy S10 5G中,估计的3D相机子系统价格为6美元(圆形)。而在去年的三星Galaxy S20超级,3D深度相机价格从Galaxy S10 5G没有变化。在两个3D摄像机中,我们识别索尼TOF图像传感器,索尼VCSEL驱动程序IC。

如果您有兴趣了解更多关于TOF图像传感器的信息,请单击此处。

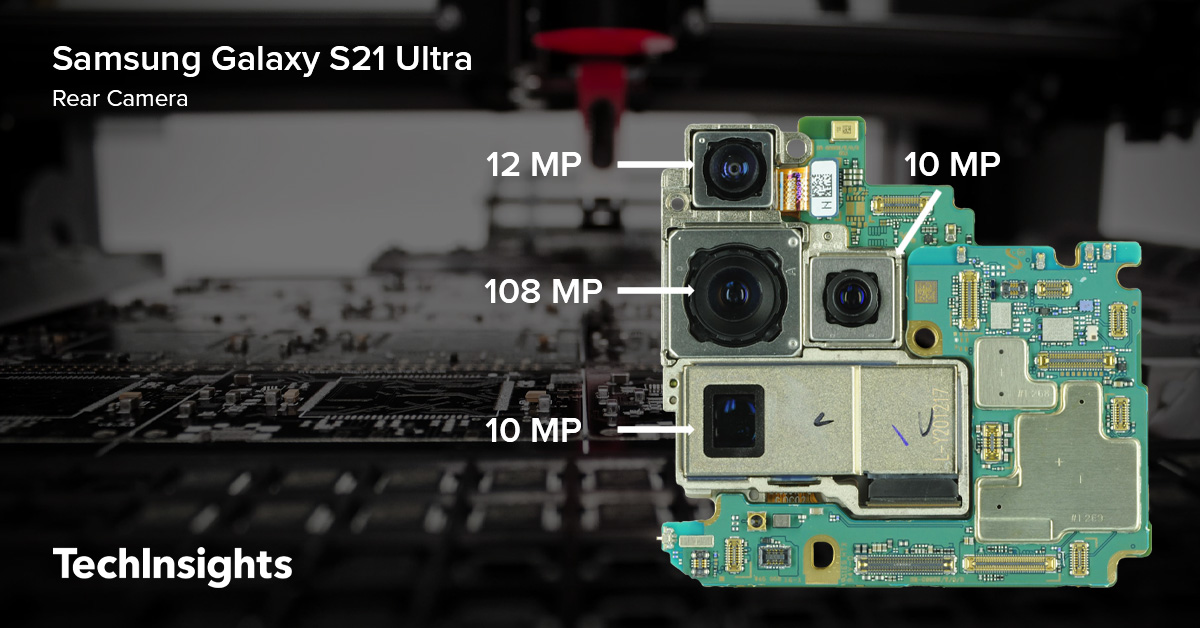

在三星Galaxy S21 Ultra中,3D深度摄像头被另一个10万像素望远镜摄像头取代。在撰写本文时,我们还没有确定图像传感器。

另外,我们热衷于开放的是潜望镜设计的10mp望远镜相机,它取代了去年的潜望镜48mp望远镜相机。但是潜望镜摄像机能追溯到多远?TechInsights的图书馆里有许多第一批进入市场的手机,其中一款是2005年分析的夏普902SH。今天夏普的特别之处在于,夏普902SH是第一款带有潜望镜摄像头的手机。从“角度”来看,Sharp 902SH在2004年上市时,任何一个今年毕业的工科大学生都刚上小学。15年后,华为找到了一种创造性的方式,将潜望镜设计添加到他们的华为Mate 30 Pro中。新的潜望镜设计是一个解决方案,大多数手机都有今天的挑战-物理空间的限制,以允许相机的长焦距。不久之后,Oppo正式发布了Oppo雷诺10X Zoom Edition,然后三星发布了带有索尼48mp图像传感器的Galaxy S20 Ultra。

因为潜望镜的设计不是新的,我们急于分析新的S21 Ultra的望远镜相机的原因是新的相机有一个1000万像素的传感器,这可能看起来像是相机规格的一个下降。但是对于相机来说,不仅仅是百万像素的大小——镜头的装配也非常重要。相比之下,iPhone 12 Pro和iPhone 12 Pro Max的三个后置摄像头都有12mp摄像系统。

三星Exynos 2100和高通Snapdragon 888

细节

正如我们在最后几种Galaxy系列电话中看到的那样,三星Galaxy S21再次采用两个蜂窝平台,用于手机的不同型号:三星本身的Exynos 2100和Qualcomm的Snapdragon 888。

Samsung Exynos 2100 5G SoC(使用应用处理器和调制解调器集成在单芯片中),在三星的5nm CMOS工艺中是Fabbed,称为5LPE。这是我们在批量生产中看到的第二个5nm过程,遵循TSMC的N5,在Apple A14应用程序处理器中分析的技术,并在Hisilicon Kirin 9000 5G SoC中进行了分析。

Exynos 2100也是三星5G SoC,Samsung在其自己的Galaxy S系列电话中使用(它们确实有Exynos 980 5G SoC,但它不在以前的Galaxy S或Note系列电话中使用)。

有趣的是,exynos 2100也是三星的第二个5nm fabbed 5g soc,追随exynos 1080 5g soc,在Galaxy S21拆除前几天发现了在Vivo X60 Smartphone中的TechInsights。

TechInsights订阅者

登录TechInsights平台,以阅读Dick James'Blog“Snapdragon 888在House的Samsung 5LPP上”

登录

12 Gb三星LPDDR5 D1z与EUV光刻!

在S21 Ultra的12 GB模型中,我们发现了一个新的12 GB LPDDR5模具。在早期考试时,我们可以确认它是三星的新D1Z。

三星电子产品开发了D1Z 8 GB DDR4,D1Z 12 GB LPDDR5和16 GB LPDDR5 DRAM设备,也具有更高的性能。我们在三星Galaxy S21 5G系列中发现了D1Z 12 GB和D1Z 16GB LPDDR5芯片;S21 5G,S21 + 5G和S21 Ultra 5G于1月2021年释放。

三星D1Z 12 GB LPDDR5芯片用于三星Galaxy S21超5G 5G SM-G998B / DS 12GB RAM,而D1Z 16 GB LPDDR5芯片可从S21 5G和S21 + 5G 8 GB RAM组件找到。

我们现在正在拆除8 GB LPDDR5 S21 +和其他型号,因此我们将有更多的发现来更新。

2月4日更新:最后!我们通过EUV Lithograhy确认了三星D1Z 12 GB LPDDR5 DRAM!我们将提供额外的更新,因为我们了解更多关于此部分的更多信息。

图像传感器

在主图像传感器方面,三星S21 Ultra几乎与之前的Galaxy S20 Ultra不相上下;S21 Ultra的前置摄像头采用了与S20 Ultra相同的图像传感器,一个40MP分辨率,0.7µm像素间距三星制造的传感器。S21 Ultra的后置摄像头(长焦和潜望镜)也重复使用了以前看到的传感器。

这是什么新的是面向后宽的相机。虽然S21超宽相机使用108MP分辨率,但如S20 Ultra中的0.8um像素间距传感器。三星3.rd.108mp / 0.8um传感器,及其2nd在三星旗舰手机中使用的是新款S5KHM3。

我们在S21中查看的其他新设备

Galaxy S21中有几款设备是我们正在仔细研究的,包括:

  • RF:我们发现了一个新的射频收发器,三星香农5511。我们已经确认模具有新的平面设计。
  • IOT:我们正在分析三星电机Wi-Fi /蓝牙模块,并怀疑它可能包含Broadcom Wi-Fi / Bluetooth SoC。NFC控制器是三星自己的,我们正在努力确定它是否包含一个新的模具。

我们继续对三星Galaxy S21及其组件进行分析。
我们将在未来几天更新我们的博客。
