三星Galaxy S8拆卸(SM-G950W)

应用程序/基带处理器:Galaxy S7出货时使用的是基于14nm工艺的高通骁龙820四核MSM8996。这是一个成熟的部分，在15个月前第一次被看到。我们最新的成本估计大约是40美元。第一次观察时，我们的成本估计约为57美元。这种价格侵蚀来自于通常的成本节约措施和利润压缩。Galaxy S8搭载了基于三星10nm FinFET工艺的高通骁龙835八核MSM8998。这是我们观察到的第一个产品，它的估价是60.5美元。它明显高于当前估计的MSM8996，但只略微高于发布价格的估计。

相机/图片:Galaxy S7和Galaxy S8都有类似的双像素OIS 1200万像素后置摄像头。Galaxy S8的前置摄像头从Galaxy S7的500万像素提升至800万像素。三星还增加了一个虹膜扫描摄像头，这在Note 7上可以看到，而Galaxy S7上没有。因此，经过改进的前置摄像头和新增的虹膜扫描摄像头，我们可以看到这类产品的价格上涨了5.50美元。

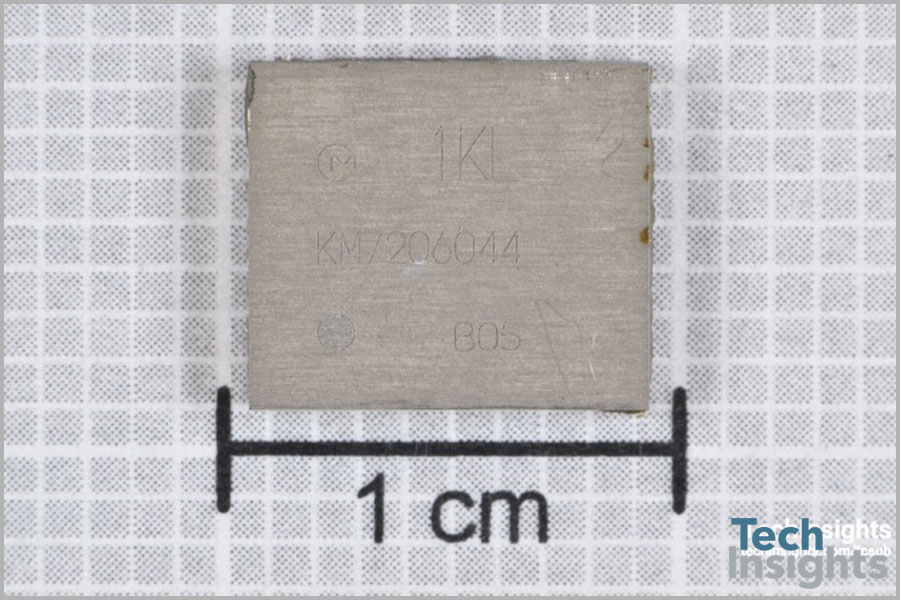

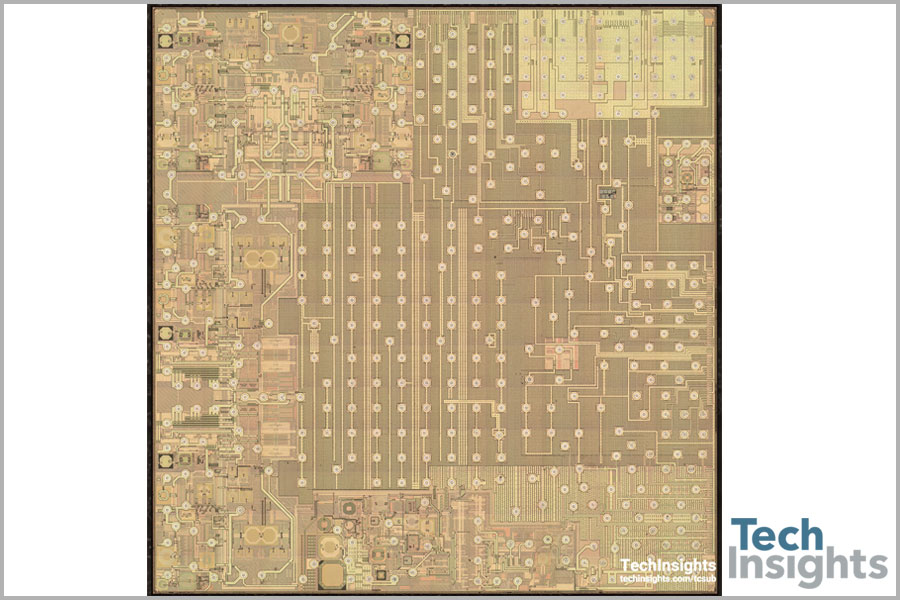

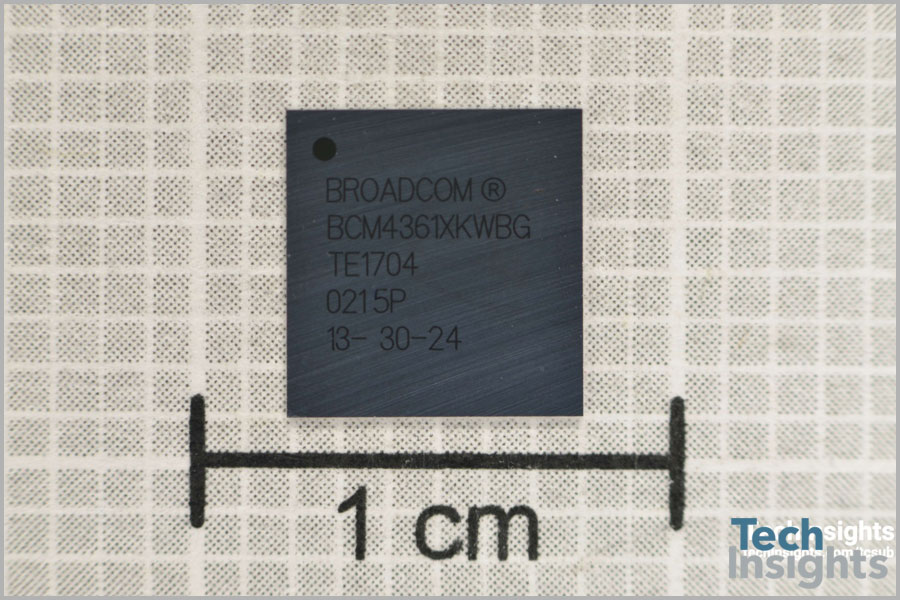

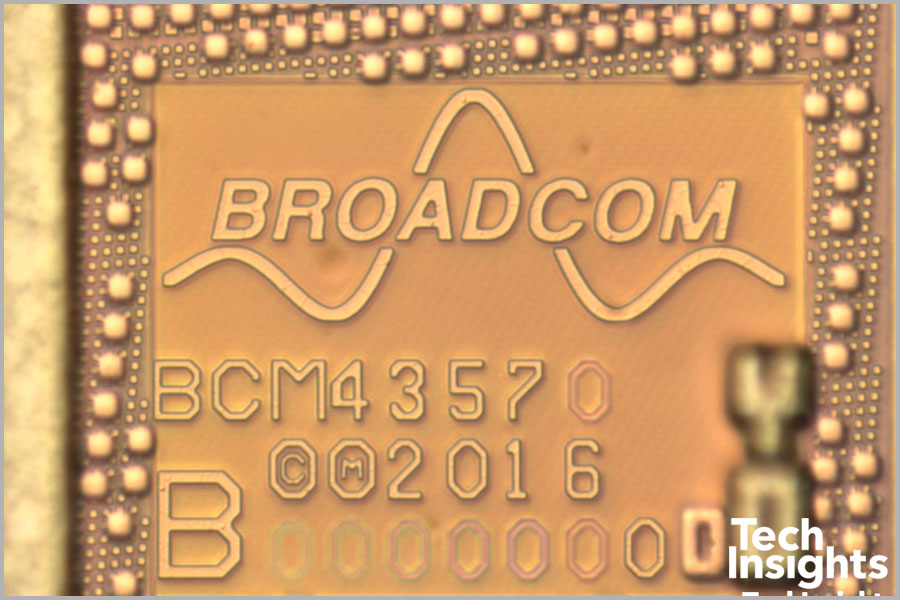

连通性:我们看到2美元的连接跳跃，主要是由于新的尖端Murata WiFi /蓝牙模块。这是第一个雇用蓝牙5.0 le的le。

显示/触屏:新的5.8“，2960x1440四峰值+ SuperAmoled Display是一个野兽。与Galaxy S7和Galaxy Note 7相比，它增加了400行的高度它还拥有内置的家庭关键力触摸传感器。我们的快速转向估计此显示器为67.00美元。这与$ 55和Galaxy S7的纸张7比较了47美元。与注释7相比的主要成本因素是附加像素和四峰像素技术。Galaxy S7真的比较较小，因为它较小并且具有平边缘。

收发器和信封跟踪电源

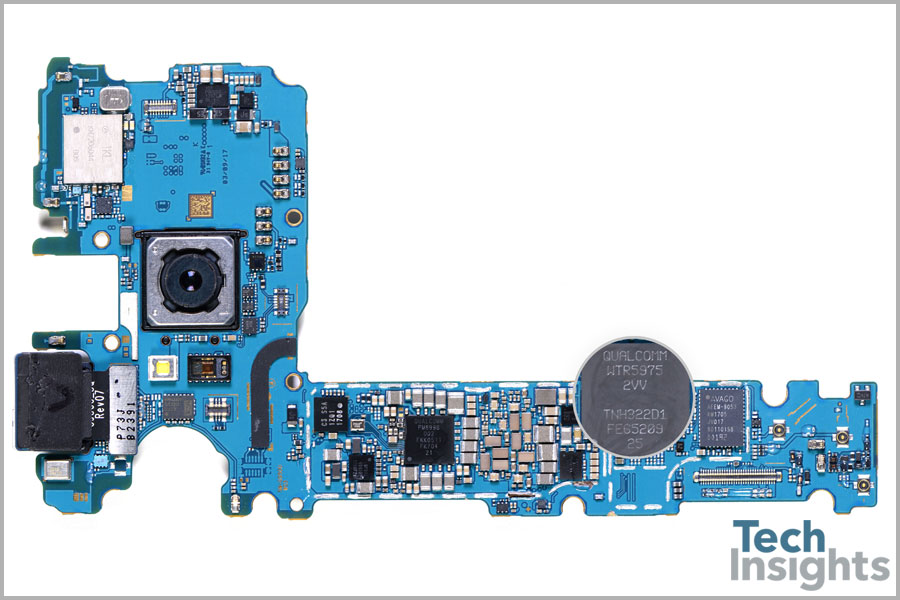

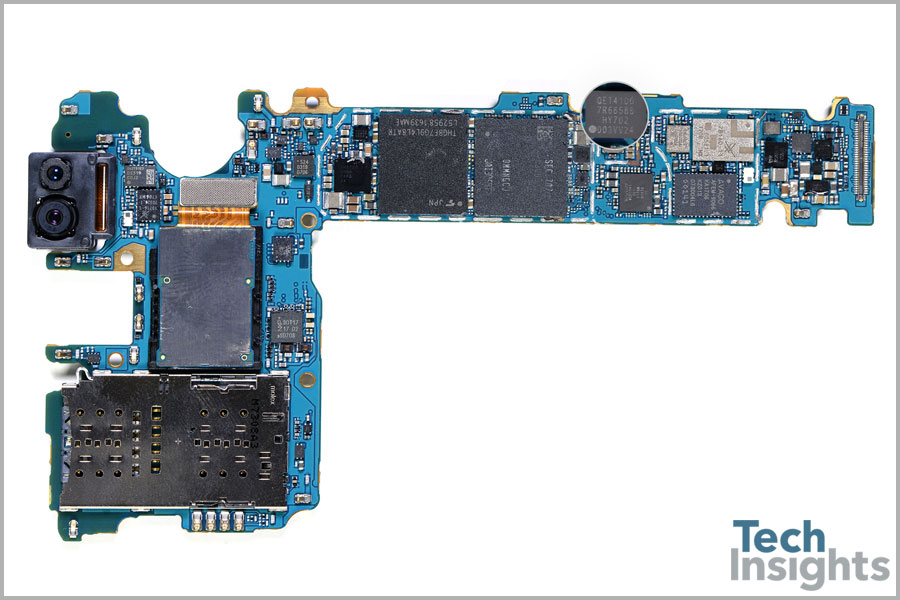

S8包含了我们为新的第一个移动电话设计胜利高通WTR5975千兆LTE收发器，以及新的QET4100信封跟踪电源。我们首先在一个移动LTE加密狗中观察到了WTR5975。

WTR5975是Snapdragon 835系列的成员。它是世界上第一个单芯片RF IC支持千兆类LTE，LTE-U和LAA，具有5 GHz未经许可的乐队支持。它支持高达4倍的下行链路CA，2x上行CA，所有3GPP批准的乐队，包括3.5 GHz带42和43，在单个收发器芯片中，4x4 MIMO，显着降低了支持高级CA和MIMO配置所需的占地面积。

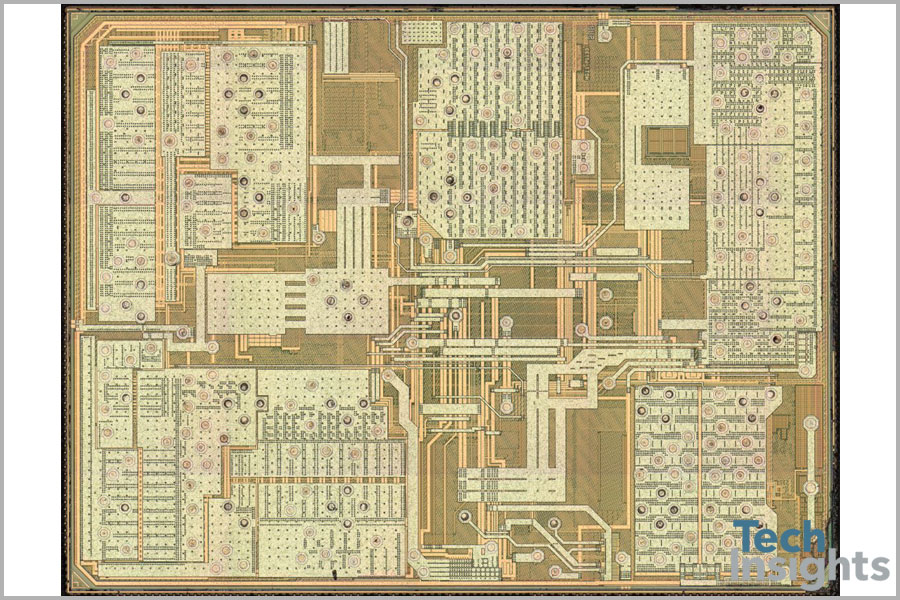

WTR5975现在就在我们的实验室里，因为我们已经在全面生产中提取了发射和接收路径上的电路设计。现在我们有了新的QET4100，我们将开始生产这个设备的全芯片电路分析。如欲了解更多信息，请与我们联系我们的产品简介副本WTR5975和Qet4100．

前置摄像头

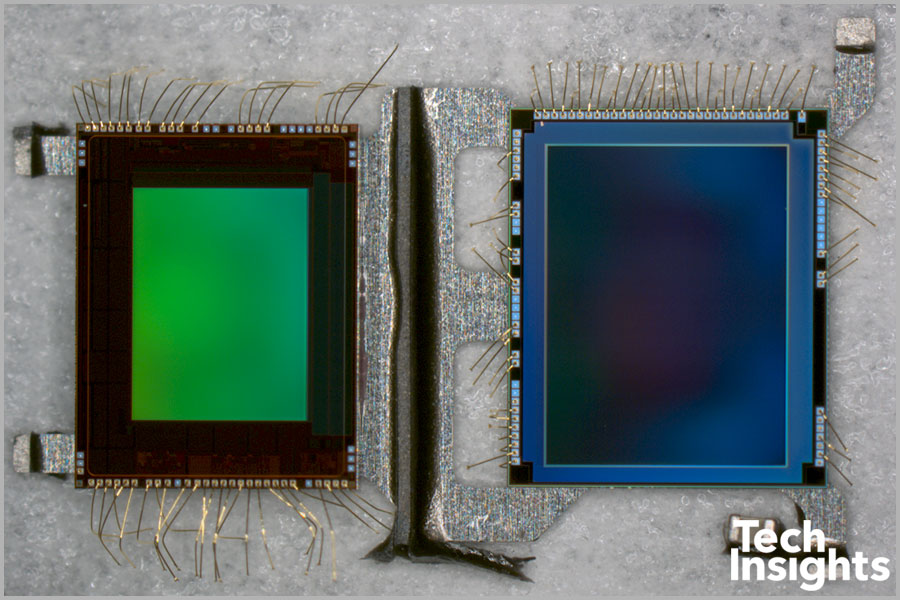

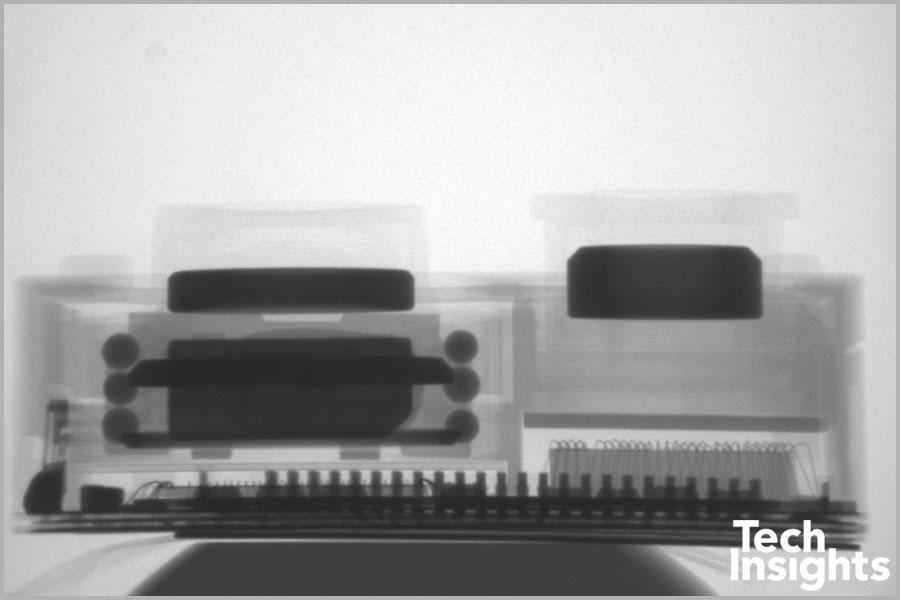

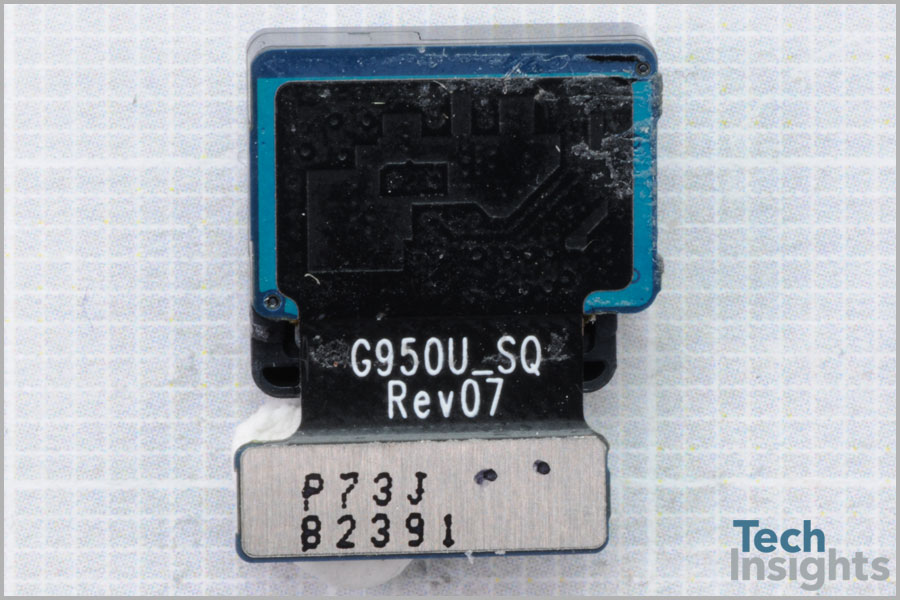

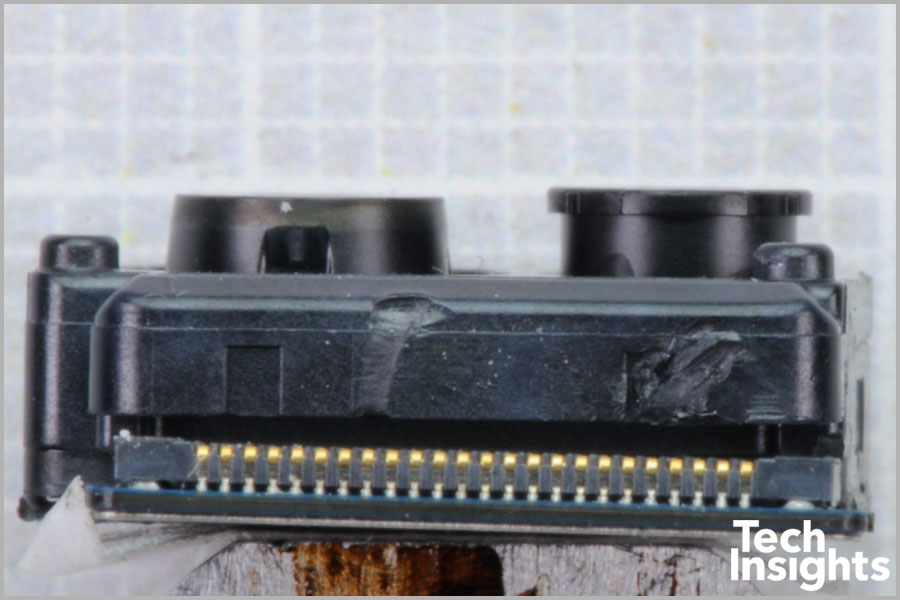

我们的实验室工作人员完成了带有自动对焦和虹膜扫描仪的800万像素自拍相机的初步分析，共封装在12.5 mm x 11.3 mm x 5.1 mm厚的组件中。

这款G950W的自拍相机来自索尼。索尼通常不会在其背光小像素移动图像传感器芯片上使用传统的模具标记，但零件号已经使用据报道是IMX320．IMX320是堆叠(Exmor RS) CMOS图像传感器(CIS)，模块尺寸为4.07 mm × 4.82 mm (19.6 mm)²)，像素间距为1.12µm。我们的初步发现表明，它是一个传统的背光(Exmor R)芯片，但我们还需要做更多的工作来了解它是否是一个具有直接键合互连(DBI)的堆叠(Exmor RS)芯片。

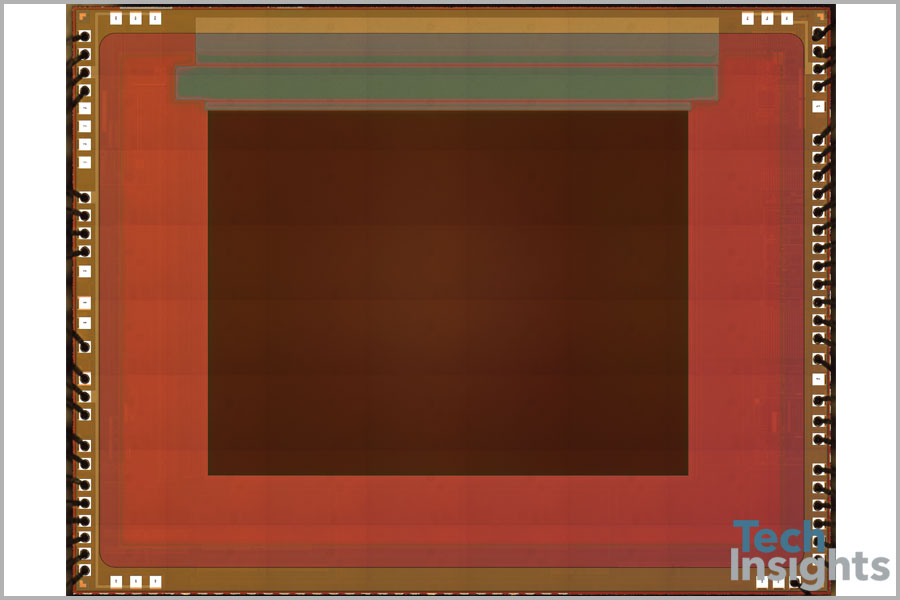

IRIS扫描仪芯片在采用新包装时，我们在Galaxy注释中找到了同一芯片7.虹膜扫描仪模具有“S5K5E6YV”的模糊标记，尽管有一些内部辩论，以及事实上的“v”是否可能一个“你”。无论如何，模具标记与注释7的虹膜扫描仪相同。该芯片是单片（非堆叠）背照明的顺式，具有4.63 mm x 3.55 mm（16.4毫米²）芯片尺寸和1.12μm的像素间距。我们的现成提供了其他详细信息设备Essentials图像集和摘要报告（DEF-1609-801）．

随着实验室的结果出来，我们会跟进后置摄像头的最新进展。

后置摄像头

星系S8和Galaxy S8 +都不是双后相机。现在，这让我们很高兴，因为它更容易估算主要摄像头的成本，但三星绝对在地上将“旗帜”与这些旗舰一起放在地上，而不是追随苹果和华为下来的双摄像头路径。从三星的最终材料费用中缺少后部'宽'角度相机剃须了12.50美元。

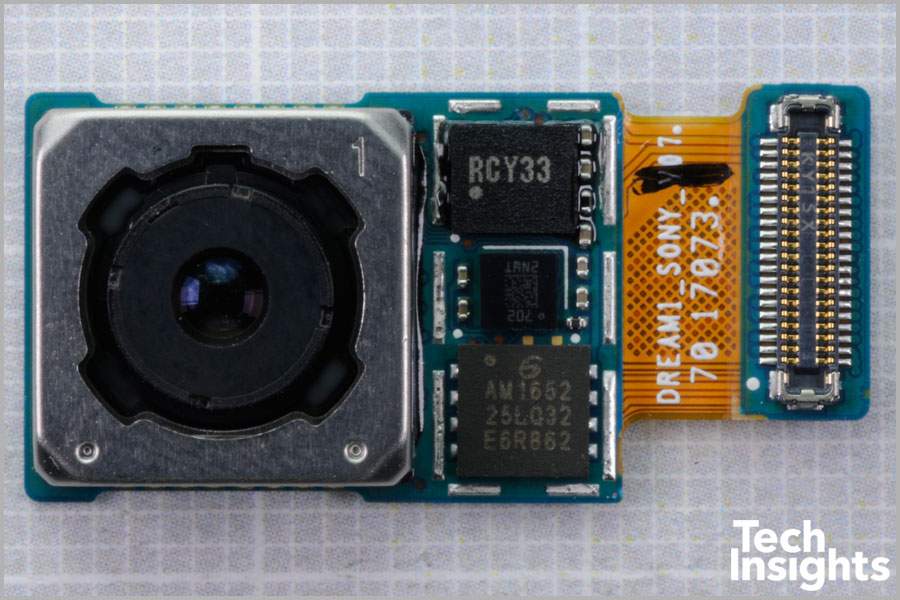

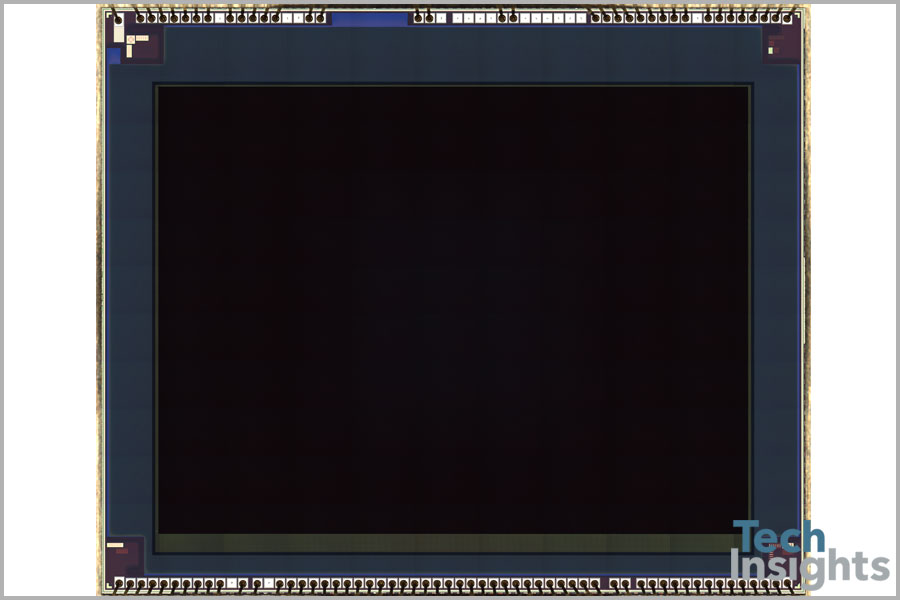

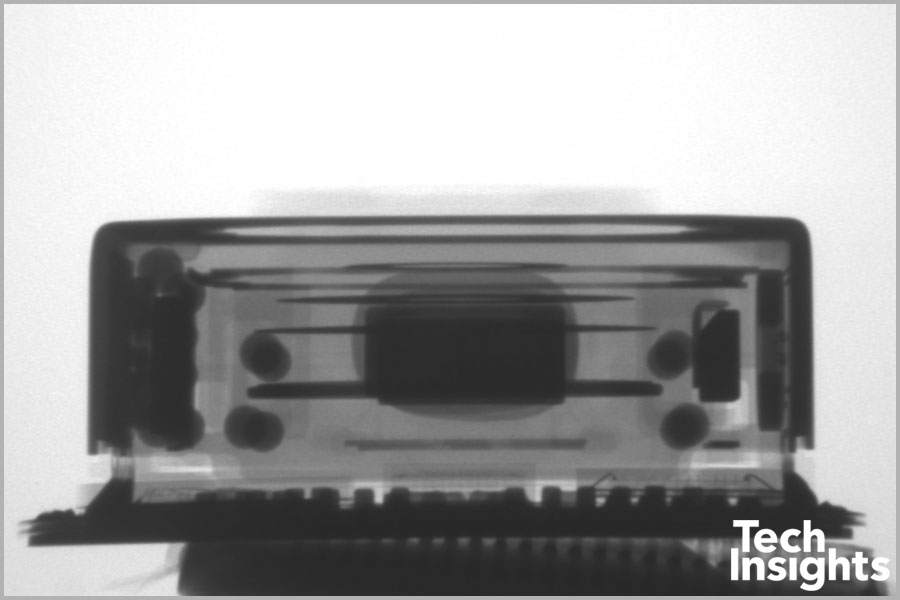

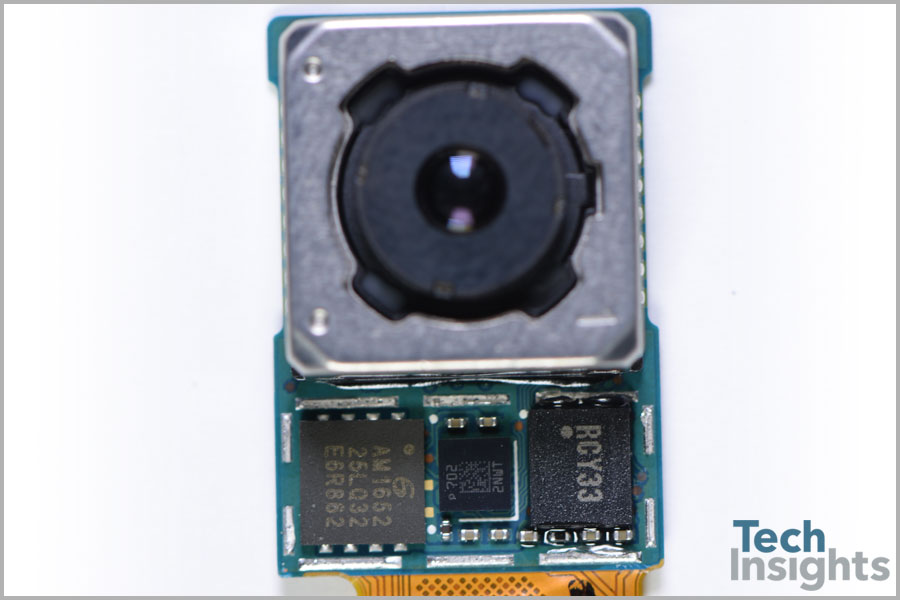

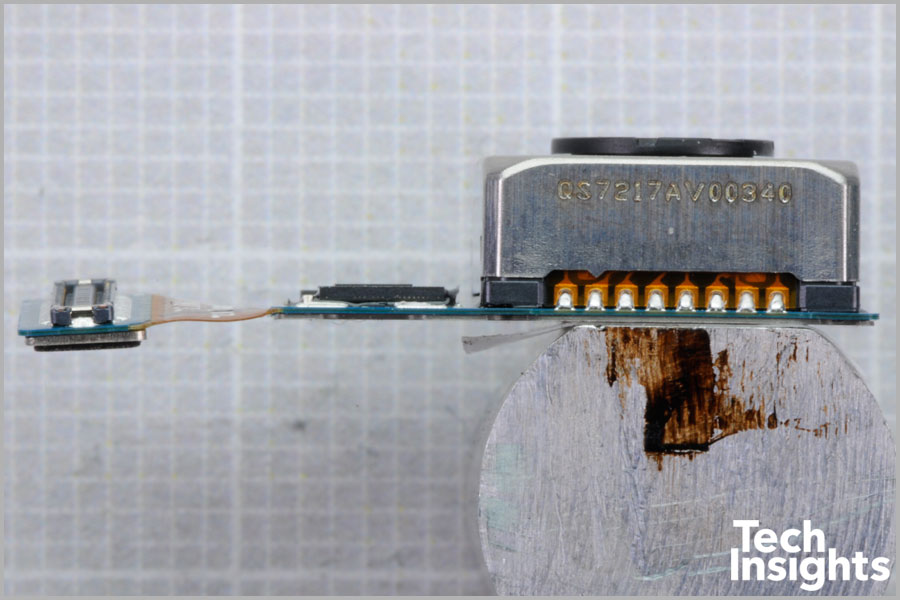

SM-G950W后置摄像头模块的厚度为11.3 mm × 11.3 mm × 5.5 mm。它包含一个堆叠的、背光的(Exmor RS)索尼模具，模具尺寸为5.64 mm x 6.76 mm (38.1 mm2)。虽然这与Galaxy S7的索尼IMX260的模具尺寸相匹配，但我们确实在模具层面上看到了一些细微的差异。每一个SamMobile帖子，这应该是索尼IMX333。我们预期它将类似于IMX260，但将在执行更多的分析，以检查此12 MP的任何新定制，1.4 MP双像素CI。

我们还希望尽快收到更多地区的Galaxy S8手机，其中应包含三星S5K2L2（后摄像头）和S5K3H1（前摄像机）变体。这些详细信息将通过我们的图像传感器订阅服务发布。

惯性，压力和陀螺仪传感器

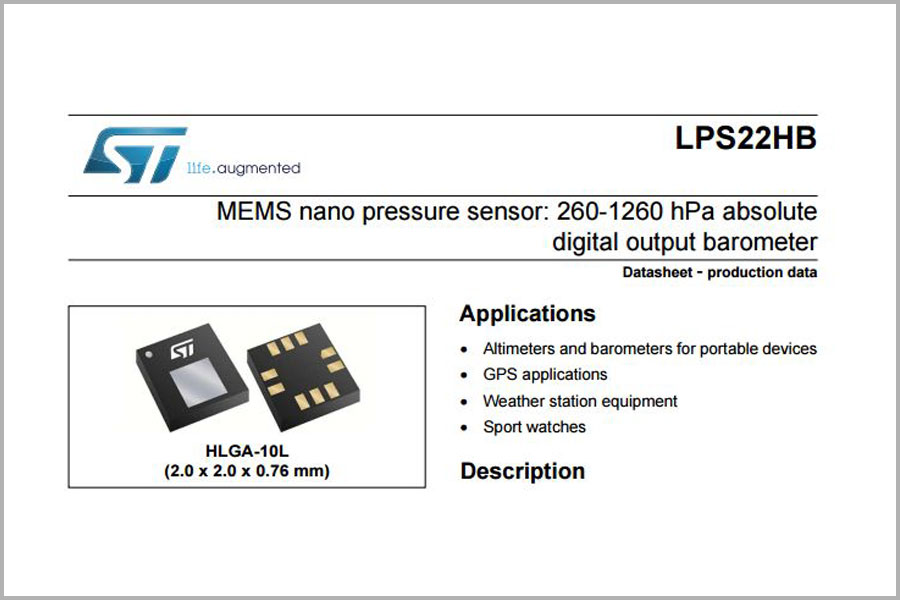

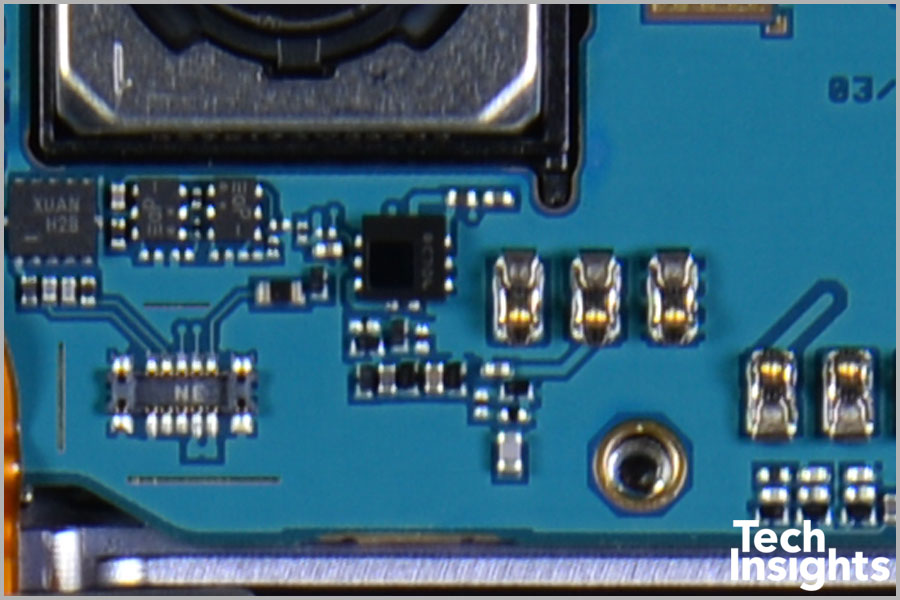

到目前为止，我们在S8中观察了S8中的STMicroelectronics传感器的几个胜利，以LPS22HB压力传感器位于主图像传感器下方。

我们还看到了具有部件号K2G2的光学图像稳定（OIS）陀螺仪。

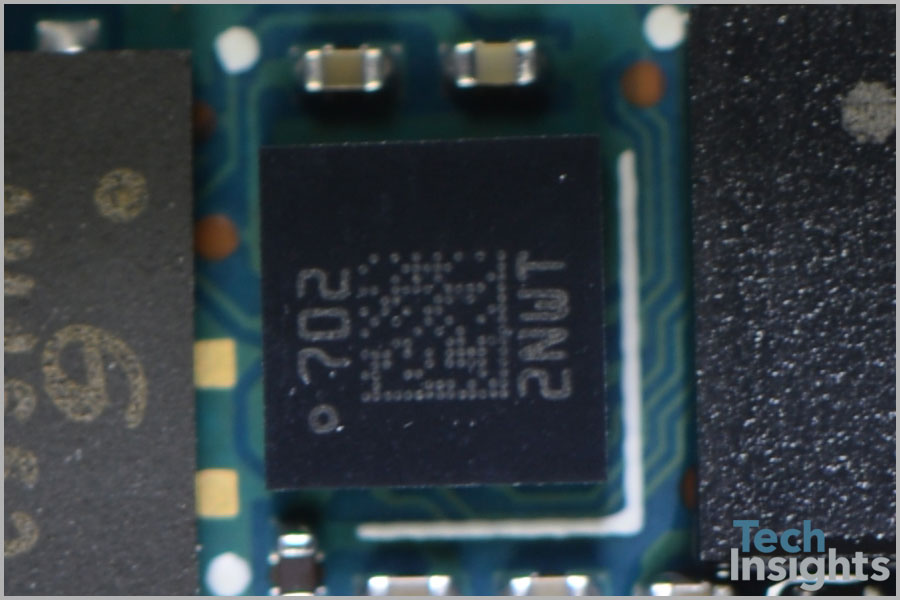

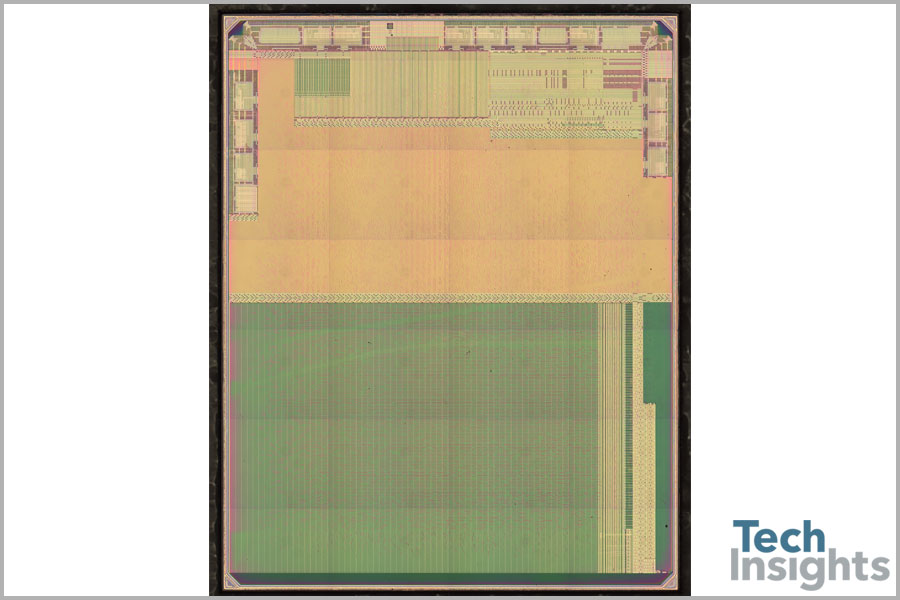

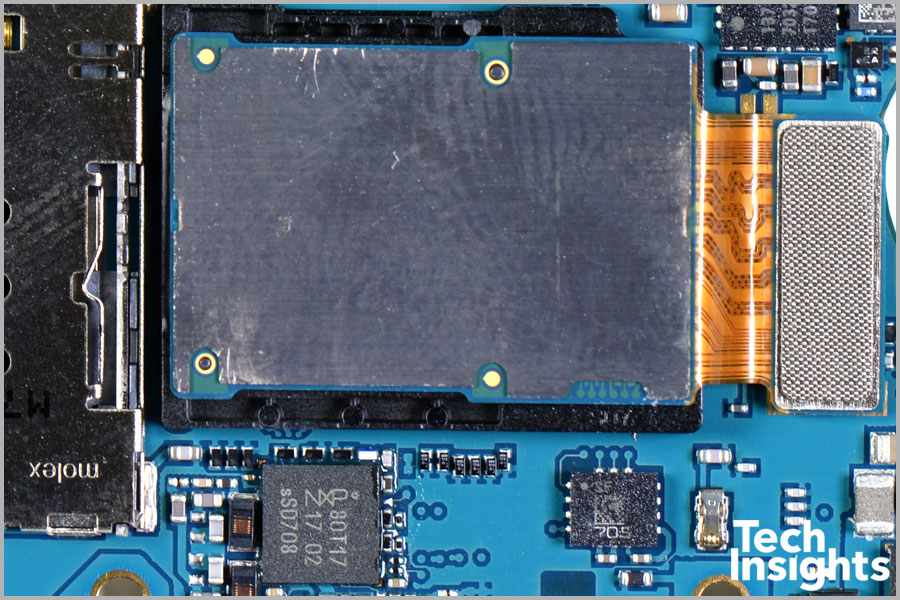

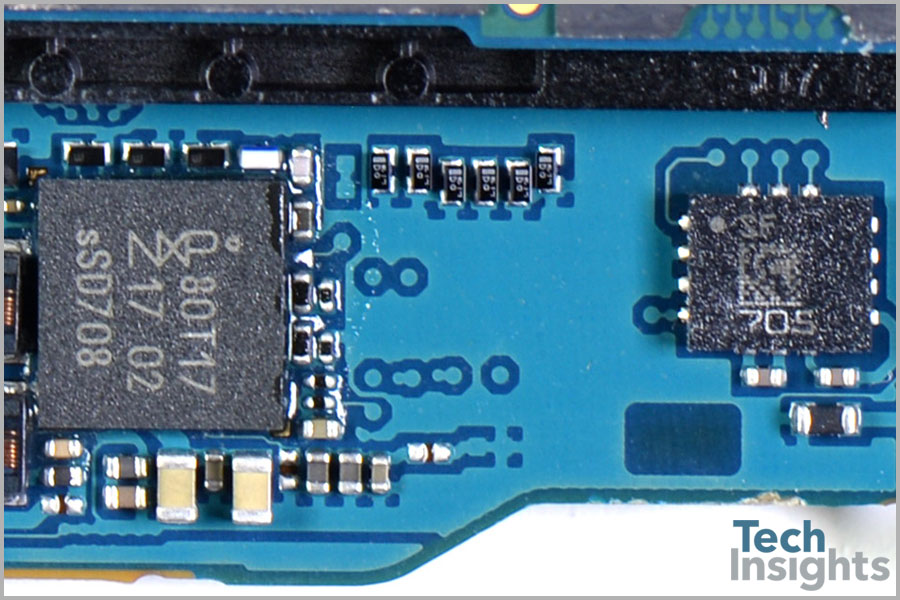

惯性传感器槽也属于意法半导体，与LSM6Dl 6轴惯性传感器一起，位于主摄像头的后面和下方，在相反的一侧，旁边是全新的NXP PN80T NFC控制器。

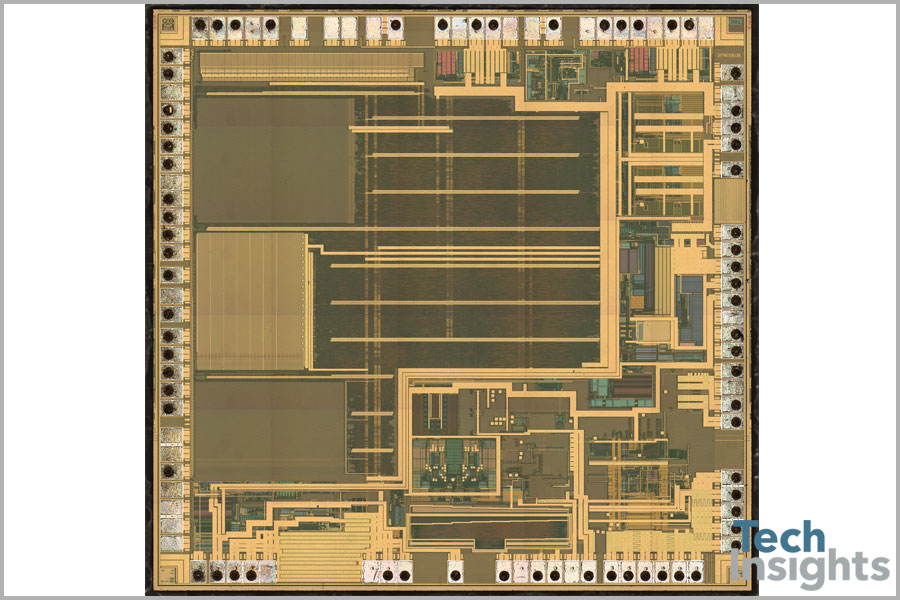

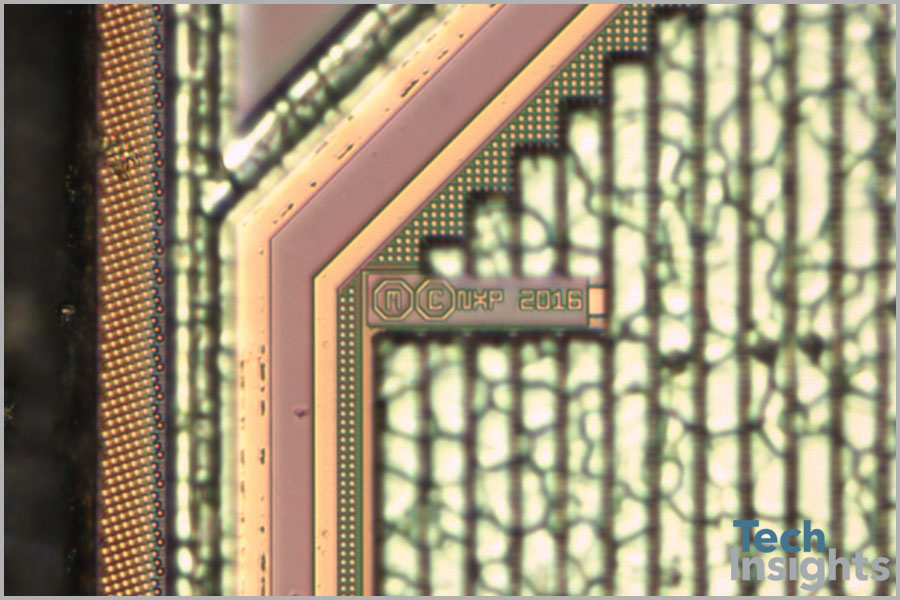

这个NFC设备对我们来说是新的，并将尽快进入实验室。鉴于我们已经分析了每一代NXP NFC设备，当然我们也将研究这个，寻找创新。

力触摸和指纹传感 - 不同的解决方案

无限显示器的边缘到边缘，略微的观看空间意味着物理主页的珍贵房地产不再可用。在这里，三星通过设计Galaxy S8和带有力触摸解决方案的Galaxy S8 +来遵循其两个竞争对手，（3D触摸，如果您是Apple Fan）。在这两部手机上，力触摸被限制在特定的位置，右边是物理归属密钥所在的位置。

Galaxy S8和Galaxy S8+都在我们的实验室里，我们可以观察到，虽然位置相同，但两款手机的力触控解决方案是不同的。在Galaxy S8中，三星使用了自己的力触控元件。而Galaxy S8+则采用了意法半导体(STMicroelectronics)的指纹和力触控芯片手指提示产品系列．

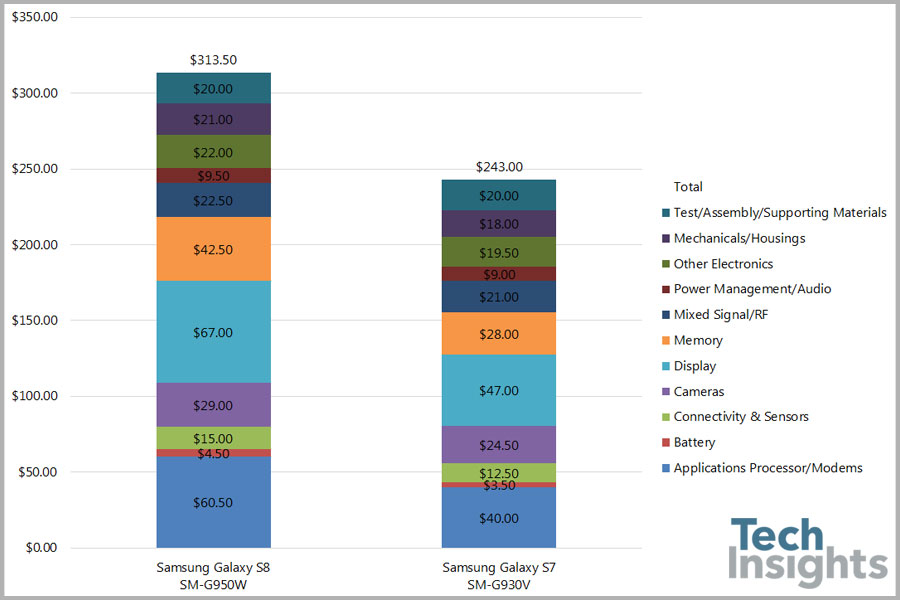

如果没有使用单独的主键/指纹传感器组件获得任何成本节省，则较大的面板和更多的Infinity显示器的像素仍然导致更高的成本。星系S8成本分别比Galaxy S7和Galaxy Note 7高约40％和20％。

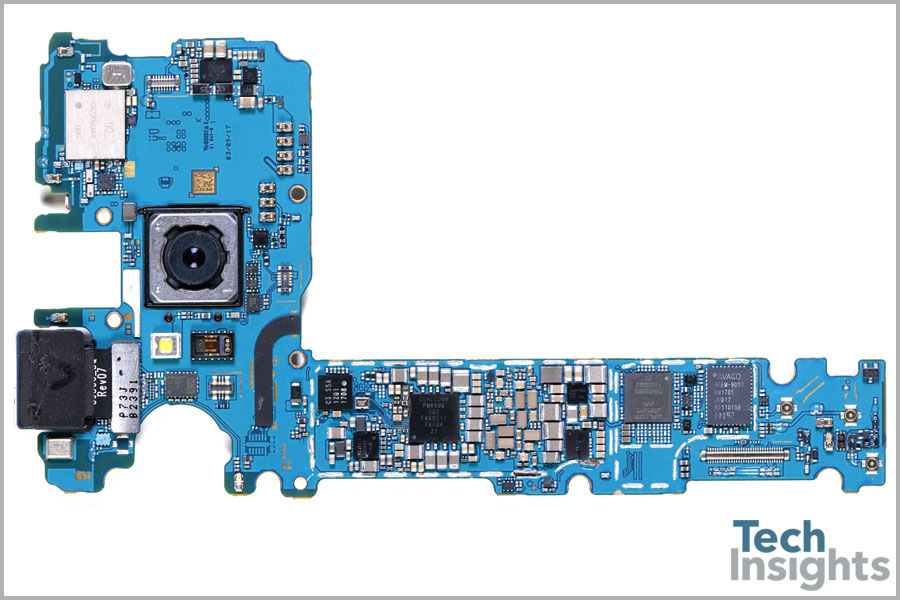

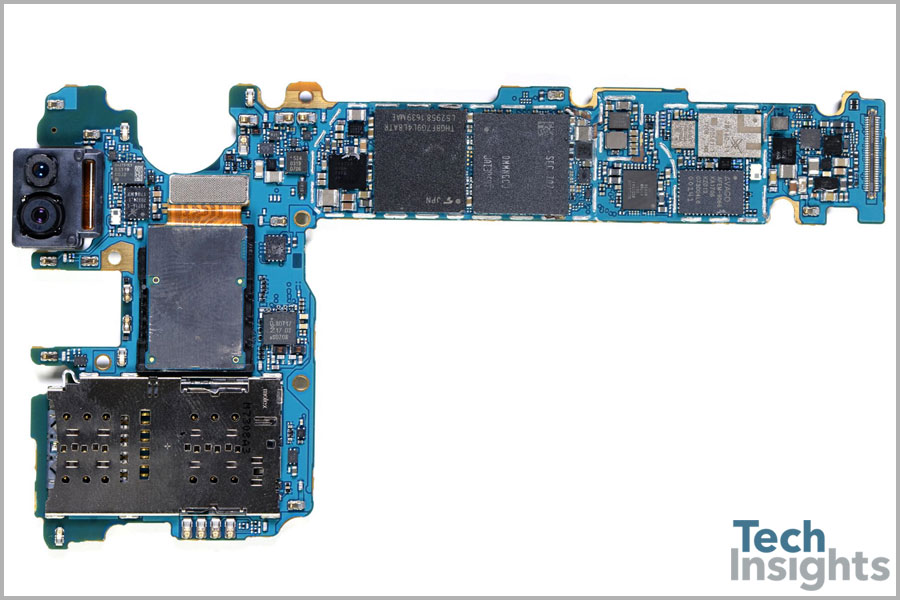

板镜头和部件
