发布时间:2016年9月12日
特约作者:迪克·詹姆斯
像往常一样，在8月19日三星(Samsung) Galaxy Note 7发布的几天内，我们就把它分成了几个部分，并确定了里面的大部分重要部件。
三星Galaxy Note 7死亡照片
APU和记忆
驱动我们手机的应用处理器是Exynos 8 Octa (Exynos 8890)与Galaxy S7和S7 edge类似。它拥有8核CPU，其中4个三星设计的M1核可运行在2.3 GHz, 4个ARM Cortex A53核可运行在1.6 GHz。芯片的图形端使用ARM Mali-T880 MP12 GPU(12个图形核)。它有一个LTE 12/13型号的调制解调器，采用了他们最新的14LPP finFET工艺。
三星Galaxy Note 7平面x射线
4gb的三星LPDDR4 SDRAM堆叠在CPU的顶部，采用常规的PoP (package-on-package)堆叠方式。现在我们有了20纳米DRAM工艺，芯片足够小，可以封装在2 x 2 x 2配置中。这是平面x射线图像显示了存储芯片的线连接。这四堆内存芯片在垂直轴和水平轴上都是镜像的。
模具仅为正方形（5.4 x 5.1毫米），这意味着四叠两叠两堆，将封装厚度降低至0.5mm。这可能是我们第一次看到这种特定的布局。
64 GB的闪存是由东芝THGBF7G9L4LBATR UFS 2.0部分该公司采用最新的15纳米工艺制造。
三星Galaxy Note 7主摄像头
三星Galaxy Note 7自拍相机
相机
Note 7有三个摄像头:常见的前置和后置摄像头，以及另外一个用于虹膜扫描安全功能的摄像头。主相机为12mp，光学图像稳定(OIS)由aSTMicroelectronics L2轴2轴陀螺仪，这张照片中的中间芯片：
自拍相机是500万像素的三星部件，虹膜扫描仪也是三星制造的，但我们还没有对它的尺寸和技术进行描述。
传感器
STMicroelectronics在注释7中提供所有MEMS运动传感器7.除了OIS传感器外，还有一个LPS25HB压力传感器A.LSM6DS2 6轴陀螺仪/加速度计模块．所有这些都有许多设计胜利的手机和可穿戴物。
除了运动传感器，还有一个红外近距离传感器，一个心率传感器和现在无处不在的指纹传感器。接近传感器和心率传感器似乎是三星产品，而指纹传感器是据报道来自Synaptics．
| 组件 | 制造商 | 零件号 |
| 天线开关模块 | 日本村田公司 | 312 |
| 日本村田公司 | 317 | |
| 爱普科斯 | D5287 | |
| 包络跟踪电源 | 三星 | 香农735 |
| 前端模块 | Skyworks | sky78048-12 |
| 全球定位系统(GPS) | 博通公司 | BCM4774IUB2G |
| NFC控制器 | 三星 | 81年dgxs1 |
| 功率放大器模块 | Avago | afem - 9030 |
| Avago | afem - 9030 | |
| 射频收发器 | 三星 | 香农935. |
| 无线充电 | 踊跃参与 | IDTP9925 |
| Wi-Fi模块 | 日本村田公司 | KM6608027 |
射频前端
这些天电话中的RF前端是一个非常复杂的东西。连接规范涵盖了多个带（2G，3G，4G LTE-A），以及Wi-Fi（802.11 A / B / N / N / AC），蓝牙V4.2，GPS，A-GPS，GLONASS，BDS，Galileo，NFC和无线充电。难怪我们在电话的那个领域有很多零件库存：
触摸控制器
触摸控制功能似乎分布在Note 7上，可能是因为我们也有S-Pen功能。有一个Cypress CY8CMBR3145 CapSense®Express™控制器三星电子的S6SY661X和Wacom的W9018数码仪等。这些数码仪可以测量S-Pen在屏幕上所施加的不同压力。
电源管理

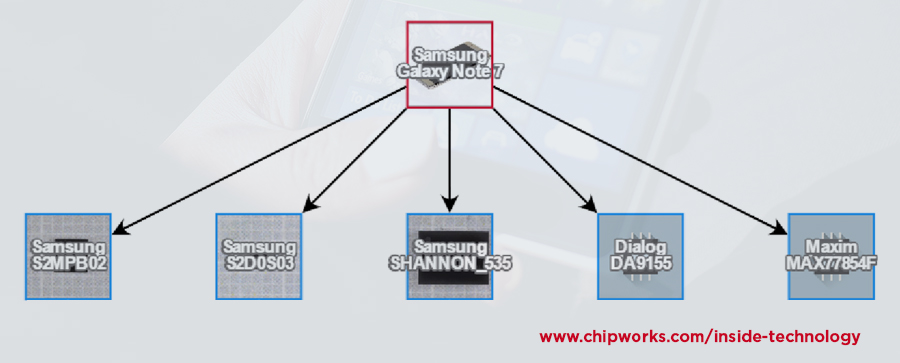

和其他智能手机一样，智能手机也有多个电源管理芯片(pmic)，本例中有五个:
那么电池呢?
众所周知，由于一些手机在充电时爆炸或起火，三星已经召回了数百万台已经发货的Note 7。在他们的英国网站上，他们澄清说:“当阳极与阴极接触时，电池就会过热，这是非常罕见的制造过程错误。”换句话说，电池中的某些东西短路了，可能是因为电池内部的分离膜有缺陷。
以下是我们拆除（左）的手机中电池的图片。注意“在中国制造的细胞，在越南组装”。出于好奇，我们检查了iFixit拆卸Note 7，并指出他们的手机电池不同(右图)。
iFixit手机只显示“中国制造”，所以有两个电池来源。仔细看，左边的EB-BN930ABE是越南的，右边的EB-BN930ABA是中国的。
的《韩国先驱报》则增加了一些细节三星SDI和中国ATL分别提供了Note 7 70%和30%的电池。
由于手机电池的不可拆卸性，整个问题变得更加复杂，需要全面召回。不幸的是，我们不能再送我们的去换了!
