发布时间：2017年9月13日，更新时间：2017年11月8日
特约作者:Daniel Yang, Stacy Wegner, Jim Morrison
Apple iPhone X.
Apple使用了标语“对未来”向未来发布了“，介绍了iPhone X的时代，并在我们的实验室中使用iPhone X进行拆除，我们正在努力将苹果公司的创新的新闻在他们最新的智能手机上培训．
我们最近完成了iPhone 8 Plus拆卸，并研究了iPhone关键硬件的演变，如应用处理器和CMOS图像传感器，在过去10年里，苹果每一代iPhone都使用这些硬件。
这款手机里有很多Apple。iPhone X是Apple的第一部全屏手机，带5.8英寸OLED Super Retina屏幕。
在我们第一次打开时，我们在手机内看到了什么。
苹果iPhone X电池
我们注意到的第一件事是有两个电池。这一改变似乎是为了节省空间:将一块较大的电池分成两块，较小的电池更容易放在手机内部。新的分裂电池配置略高于iPhone 8 Plus的单电池(2716mAh vs 2681mAh);然而，据苹果公司估计，iPhone X提供的通话时间与iPhone 8 Plus相同，但网络和视频播放时间更短。从iPhone X发布以来发布的各种电池寿命测试结果来看，这一数据似乎证实了iPhone 8 Plus的耗电量高于iPhone 8 Plus。
iPhone X使用2个PCB，考虑到苹果能够将电话的整体厚度保持在7.7毫米，这非常令人印象深刻。它们是基板状PCB（SLB）。
苹果iPhone X SLPs
在这里的横截面图像中，我们看到了采用slp的证据。slp是非常高密度的基片。它们将采用宽度小于10或15 um的导体。slp还利用了微孔，这些微孔可以是盲孔或埋在直径小于10或15 um的地方。
IFIXIT提醒我们iPhone X中的这个堆叠的解决方案对于Apple不是新的。无论是通过设计还是只是巧合，iPhone X PCB（SLB）组装已经将一个完整的圆圈返回原始iPhone的组装。
成本核算
以下是iPhone X的各种组件成本的高级视图：
成本核算
| Apple iPhone X. A1901 |
|
|---|---|
| 拆解日期 | 2017年11月 |
| 应用程序处理器 | $ 52.00 |
| 基带处理器 | 14.50美元 |
| 电池 | 4.00美元 |
| 相机/图像 | $ 40.00 |
| 连接 | 11.50美元 |
| 显示/触摸屏 | 65.50美元 |
| 记忆:非易失性* * | 20.50美元 |
| 记忆：挥发性 | 25.50美元 |
| 混合信号 | 0.50美元 |
| 非电子产品 | $ 36.00 |
| 其他 | $ 16.00 |
| 电源管理/音频 | 14.00美元 |
| RF组件 | 21.00美元 |
| 传感器 | 2.00美元 |
| 基板 | 14.50美元 |
| 支持材料 | 3.50美元 |
| 最终装配和测试 | 16.50美元 |
| 全部的 | 357.50美元 |
*成本核算注意：此处提供的所有成本估算都是在初始拆除时使用给我们的信息编制的。已经制定了一些具体数据尚未使用的假设。我们将继续收集并在整个正在进行的深度浸没过程和分析中收集并优化这种成本核算。虽然我们不期望的成本变化，但我们预计会进行一些调整。
脸ID.
脸ID.
自5S推出以来，一直到8和8 Plus，所有iphone都使用了Touch ID指纹识别技术。在iPhone X中，苹果用Face ID取代了Touch ID。

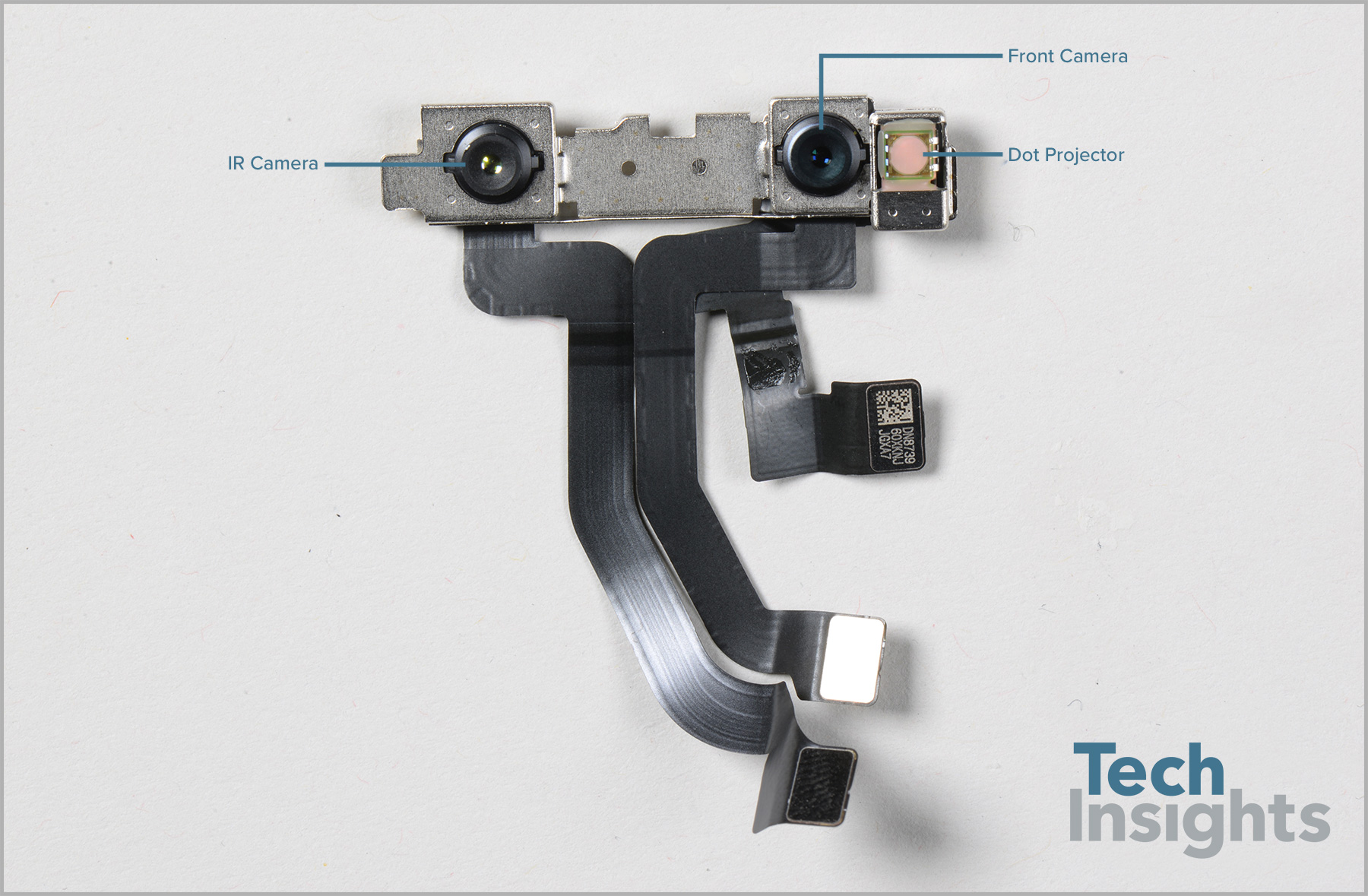

Trueepth Camera的脸部ID使其在其网站上发表了一份白皮书和说明性图像。
面部ID功能通过一些不同的组件的组合传递：
DOT投影机
DOT投影机
在Trueepth组装的右侧，我们有DOT投影机，将30,000个红外点投影到脸上以映射其结构。
我们正在研究DOT投影机以获取更多信息。
红外摄像机
红外摄像机
红外相机，在左边，拍摄你的面部图像，形成脸部深度地图，连同一个2D红外图像。
我们已经证实了STMicroelectronics提供了红外相机。TechInsights将推出iPhone X红外相机的设备Essentials图像集和摘要报告。
洪水照明器
洪水照明器
洪水照明器用于低光和黑暗的环境中使用红外光照亮你的脸，使红外相机。
我们发现了一个不知名的制造商。
飞行时间(ToF)
飞行时间(ToF)
我们已经证实了STMicroelectronics再次赢得了TOF插座。TOF DIE在iPhone 8/8 Plus和Iphone中使用的S2L012AC相同iPhone 7/7加>。当我们分析这个真深度模块时，ToF传感器再次被用作接近传感器。
环境光传感器
环境光传感器
毫不奇怪，AMS赢得了环境光传感器插座。
OLED显示驾驶员
OLED显示驾驶员
在以前的iPhone，瑞萨和突触（销售到Synaptics的瑞萨的显示驱动程序IC部门）始终提供显示驱动程序IC。但是，iPhone X是Apple的第一部手机，具有超级视网膜OLED显示屏。OLED显示驱动器由三星提供。
OLED显示PMIC.
OLED显示PMIC.
STMicroelectronics在iPhone X中赢得OLED显示PMIC套接字。这与其他拆除使用Samsung OLED显示驱动器进行5“或更大的显示器不同。具有额外显示电源管理的大多数手机的拆除几乎完全是德州仪器胜利，主要是TPS65633 IC。
另一个STMicroelectronics获胜？
另一个STMicroelectronics获胜？
同时，我们在主逻辑板中找到了一个ASIC，包标记STB600B0。我们认为它很可能来自STMicroelectronics。我们已经解决了它并得到了模糊照片。我们怀疑它是PMIC，具有多降压 - 升压电压调节器，可能与显示或面部ID相关
iphone x，iphone 8 plus和iphone 8关键组件比较
| iphone x（a1901） | iPhone 8 Plus（A1897） | iPhone 8（A1905） | |
|---|---|---|---|
| 应用处理器 | A11仿生 | A11仿生 | A11仿生 |
| 基带 | 英特尔XMM7480（PMB9948） | 英特尔XMM7480（PMB9948） | 英特尔XMM7480（PMB9948） |
| 射频收发器(x2) | 英特尔PMB5757 | 英特尔PMB5757 | 英特尔PMB5757 |
| LPDDR4 SDRAM. | 根据制造商和部件编号而不同 | 根据制造商和部件编号而不同 | 根据制造商和部件编号而不同 |
| 快闪记忆体 | 根据制造商和部件编号而不同 | 根据制造商和部件编号而不同 | 根据制造商和部件编号而不同 |
| wifi / bluetooth | Murata带Broadcom SoC | USI w/ Broadcom SoC | Murata带Broadcom SoC |
| 图像传感器 - 后部 | 工作正在进行中 | 索尼/索尼 | 索尼 |
| 图像传感器-前端 | 索尼 | 索尼 | 索尼 |
| 到F | STMicroelectronics. | STMicroelectronics. | STMicroelectronics. |
| NFC. | NXP PN80V | NXP PN80V | NXP PN80V |
| PMIC (3) | 英特尔PMB6848，Apple / Dialog 338S00341＆338S00306 | 英特尔PMB6848，Apple / Dialog 338S00309和338S00306 | 英特尔PMB6848，Apple / Dialog 338S00309和338S00306 |
| USB Type-C | 赛普拉斯CYPD2104 | 赛普拉斯CYPD2104 | 赛普拉斯CYPD2104 |
| 音频IC. | 苹果/卷逻辑 | 苹果/卷逻辑 | 苹果/卷逻辑 |
| 无线充电 | Broadcom BCM59355 | Broadcom BCM59355 | Broadcom BCM59355 |
董事会
董事会
主板
主板
Modem PCB的侧面
注意英特尔BB处理器PMB9948和英特尔PMIC（PMB6848）以及Murata WiFi模块
Modem PCB的侧面
