Apple iPhone 4拆除

发布时间:2010年6月24日

6月23日,我们很幸运地在6月24日正式发布之前收到了iPhone。我们很快开始分析苹果最新的手机,我们发现的东西既有趣又令人惊讶。

令人惊讶的是什么?我们知道Apple iPhone 4将与Apple iPad相同的处理器 - A4。我们惊讶的是iPho上也发现了什么其他筹码。其中包括在选择内存(使用相同的Intel和三星软件包)以及使用来自Broadcom的相同GPS和蓝牙接收器的共同性。

有趣的是来自ST微电子(stmicroelectronics)的AGD1 3轴陀螺仪。既然程序员有了新的“玩具”,那么iPhone应用程序的未来会是怎样的呢?

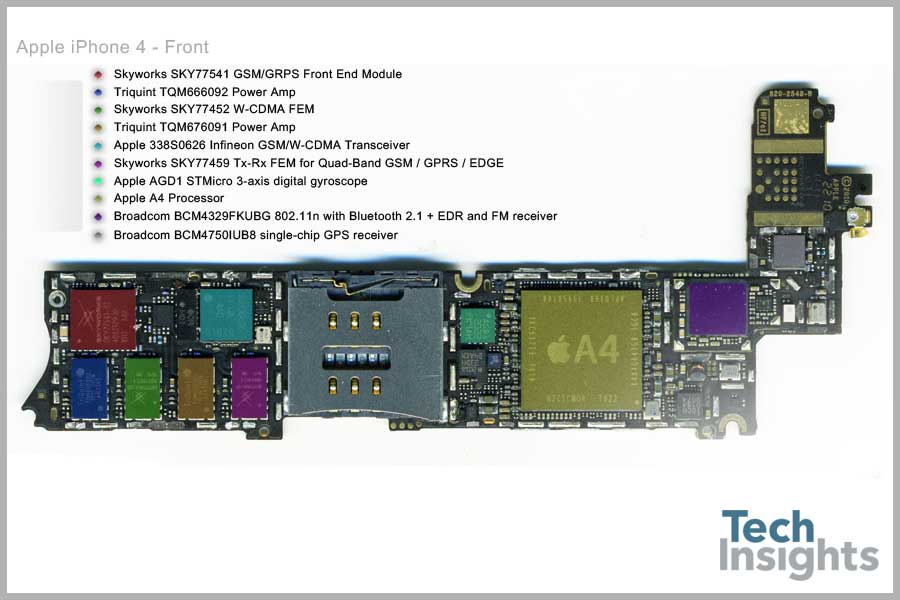

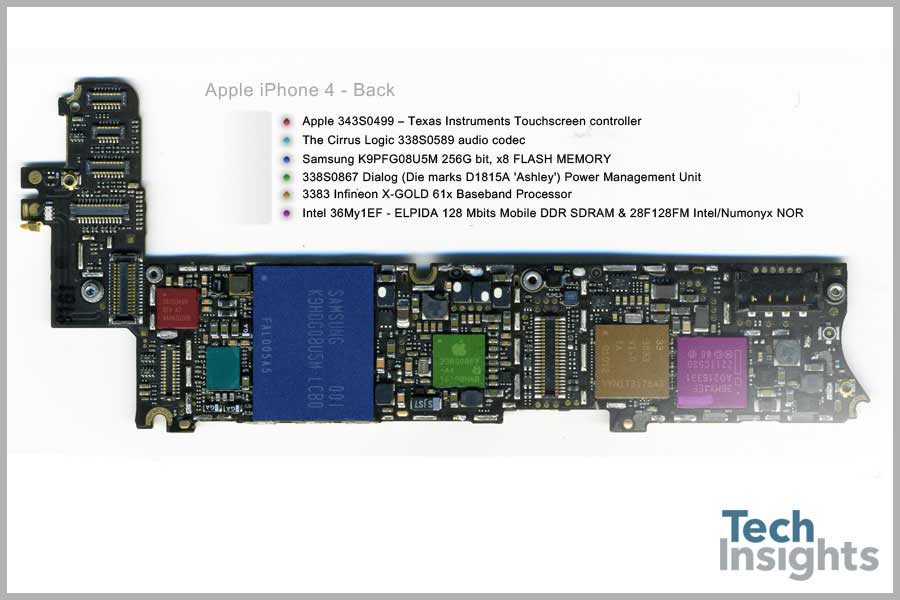

Apple iPhone 4板射击

苹果iPhone 4板拍摄

Apple iPhone 4板射击

苹果iPhone 4板拍摄

Apple iPhone 4板射击

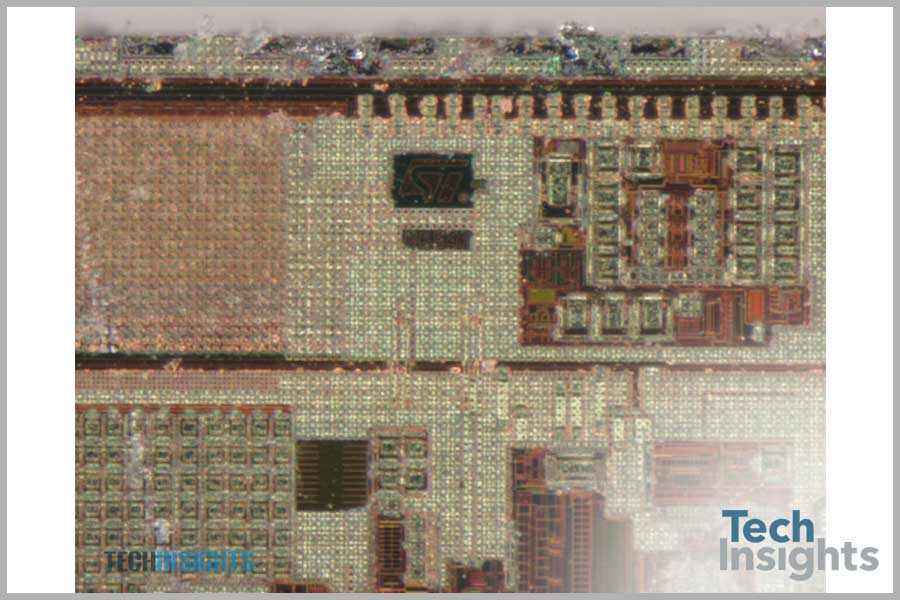

L3G4200D  -  STMicroelectronics(Stmicro)3轴数字陀螺仪

L3G4200D - STMicroelectronics(Stmicro)3轴数字陀螺仪

L3G4200D - STMicroelectronics(Stmicro)3轴数字陀螺仪

Apple的选择将陀螺仪进入iPhone 4G开辟了许多需要精确运动感测的新应用。测量的3轴线性加速度(由LIS331DH加速度计提供)与测量的3轴的角度加速度(由陀螺仪提供)可以绘制相当良好的iPhone的运动和方向的图像。陀螺仪和新的CoreMotion API将为富有想象力的应用程序开发人员提供新的可能性世界。

等待意法半导体公司的L3G4200D 3轴陀螺仪对苹果来说是有意义的,因为这样一来,他们的MEMS惯性传感器(加速度计由STM提供)就可以留在同一家供应商,而且有一个数字输出简化了材料清单(BOM)。芯片上的ADC节省了将功能放在PCB上其他地方的考虑。总的来说,拥有来自同一家制造商(类似的应用程序工程师)的两个传感部件,都带有数字输出,简化了苹果为开发者编写api的工作。苹果的双赢。

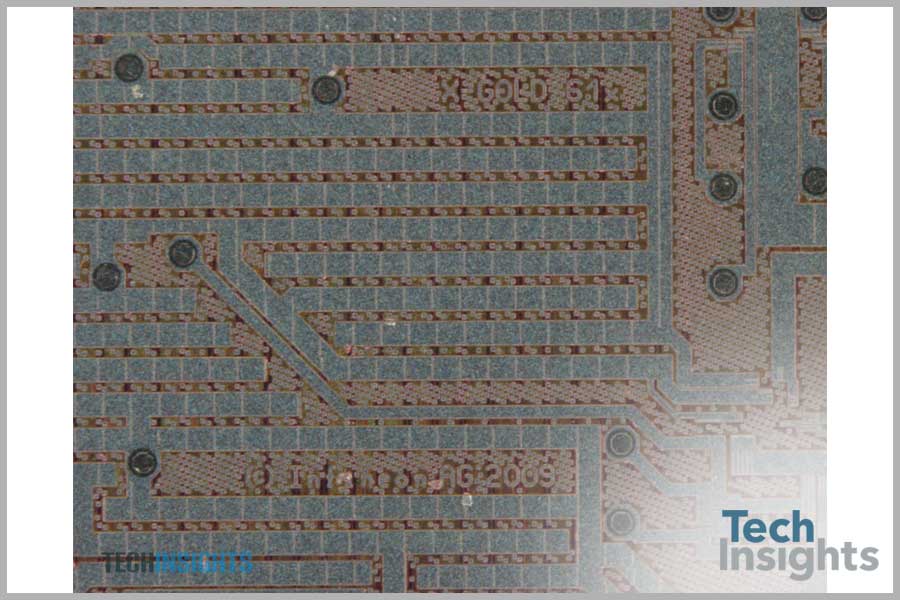

Apple 3383  - 英飞凌X-Gold 61X基带处理器

Apple 3383 - 英飞凌X-Gold 61X基带处理器

Apple 3383 - 英飞凌X-Gold 61X基带处理器

另一个英飞凌赢得的设计,作为一个内部的包揭示了X-GOLD 61x基带处理器。这款处理器具有HSDPA/HSUPA 7.2Mbps/2.9Mbps的能力,可以连接到500万像素的摄像头,就像iPhone 4G (X-GOLD 618版)上的摄像头一样。

Apple 337S0626  - 英飞凌GSM / W-CDMA收发器

Apple 337S0626 - 英飞凌GSM / W-CDMA收发器

Apple 337S0626 - 英飞凌GSM / W-CDMA收发器

拆卸337S0626揭示了英飞凌的另一种主要设计胜利。考虑到英飞凌收发器一直是返回原始iPhone的苹果无线产品的主食并不奇怪。

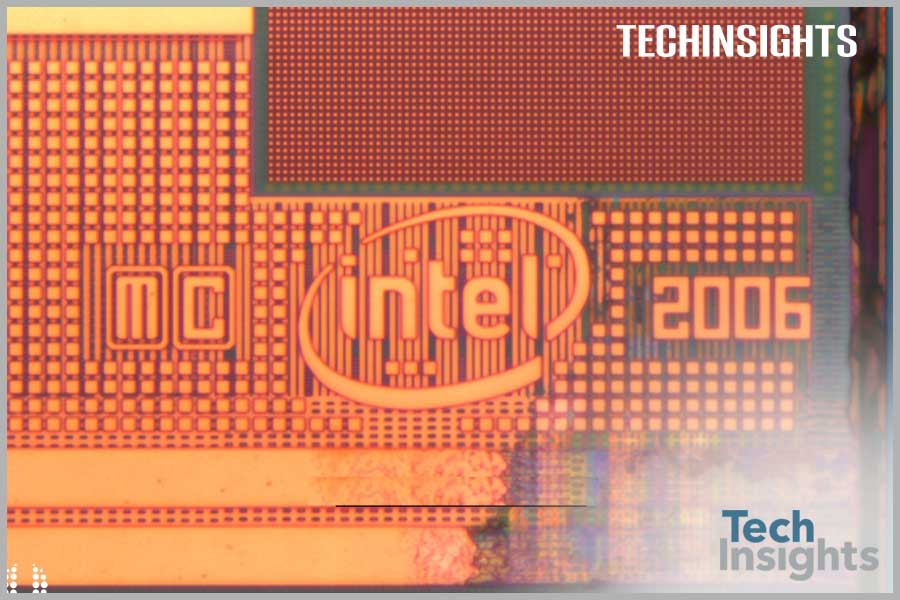

英特尔36MY1EF  - 双模内存器包

英特尔36MY1EF - 双模内存器包

英特尔36MY1EF - 双模内存器包

在这个包里看看这个包装透露两个死亡。第一个是英特尔标记的NOR设备(现在属于Numonyx),为128 MB,第二个是16MB的ELPIDA移动DDR SDRAM。在iPad上使用类似的双芯片包。

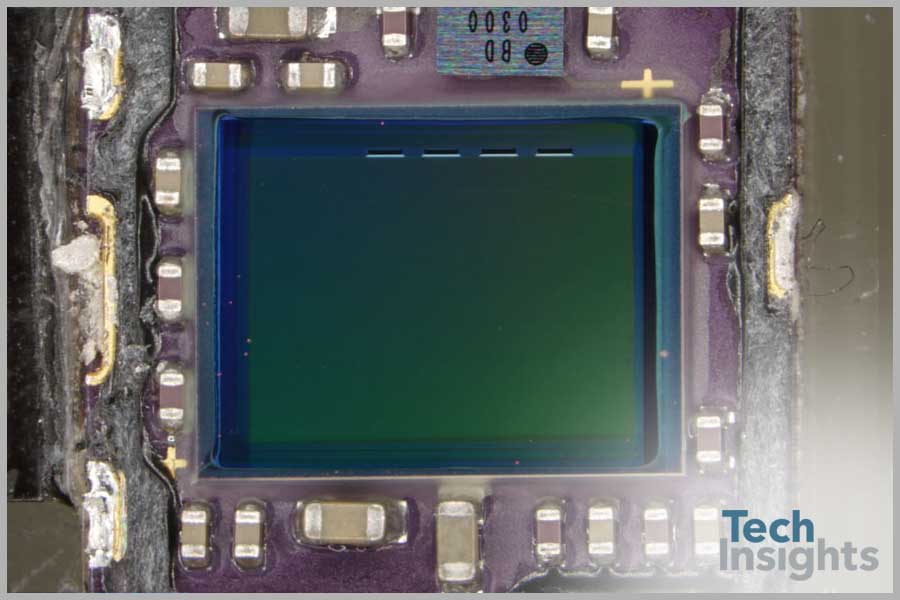

Omnivision OV5650

Omnivision OV5650

omn​​ivision ov5650 5万像素颜色cmos qsxga图像传感器与omnibsi

通过检查图像传感器包并通过将骰子照片和规格与模具图像库进行比较,我们已经将5 MP图像传感器识别为具有背面照明技术的省友OV5650。
