移动射频年回顾-谁是我们2022年的首选?
2022年是移动射频领域繁忙的一年。techhinsights的主题专家和分析师团队一直在努力工作，确定关键事件，技术和设计实践，包括作为移动射频订阅的一部分-确实不是一个小的壮举!在咨询我们的主题专家后，拉杜Trandafir，高级电路分析师，约翰•沙利文，及技术产品经理范·汤普森以下是2022年的亮点，以及我们为2023年挑选的一些亮点。
联发科的首个毫米波芯片组Dimensity 1050，使5G毫米波更便宜
的1050维度是联发科首款5G毫米波芯片组(见图1)该公司于2022年5月宣布，将推出覆盖5G FR1和FR2频率范围的智能手机。techhinsights的专家在Moto Edge 2022中发现了dimension，这与联发科让5G更实惠的方向一致，而不仅仅是为高端顶级安卓手机提供5G。这一发现影响了5G毫米波的竞争格局，因为联发科现在已经加入高通和三星的行列，成为仅有的三家具有毫米波解决方案的移动应用处理器soc。

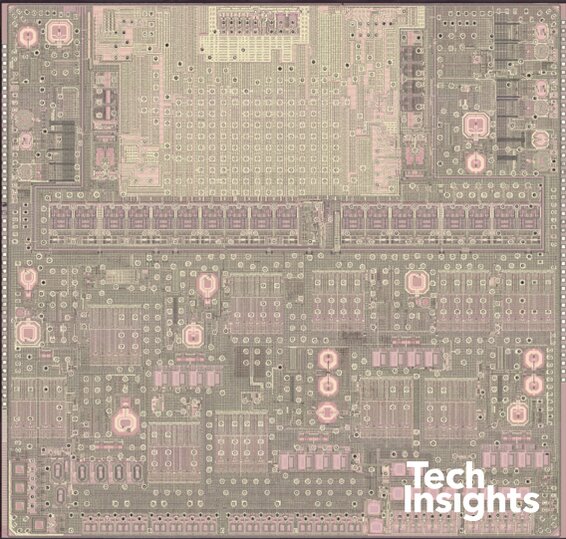

图1:MT6195W FR1收发器模
从技术角度来看，dimension 1050 SoC具有更低的功耗，这要归功于使用台积电生产工艺的超高效6纳米级SoC，这提高了智能手机的电池寿命。它还支持Wi-Fi 6E，这是支持三波段连接的最新标准，同时还提供同时连接到FR1和FR2，并实现从一个空中接口到另一个空中接口的无缝过渡。
支持这些功能(以及更多功能)如何影响芯片设计?目前正在进行的分析涵盖了芯片架构的多个方面-请继续关注这些即将发布的报告:
- 摩托罗拉edge 2022 MOTXT22053M增强框图ebd - 2210 - 801
- 联发科MT6107O毫米波天线模块架构分析, 3 - 2210 - 802
- 联发科MT6101W 5G毫米波射频收发器平面图分析bfr - 2210 - 803
- 联发科MT6101W 5G毫米波射频收发器架构分析arc - 2210 - 802
- 联发科F60872A1_die (MT6107O Module) 5G毫米波RF TxRx平面图分析bfr - 2210 - 806
- 联发科F60872A1芯片(MT6107O模块)5G毫米波RF TxRx架构分析arc - 2210 - 803
- 联发科BN10981AW_die (MT6107O Module) 5G毫米波PMIC平面图分析bfr - 2210 - 805
- 联发科BN10981AW_die (MT6107O Module) 5G毫米波PMIC架构分析埃塔- 2210 - 801
射频前端(RFFE)封装系统(SiP)模块是应对5G挑战的关键

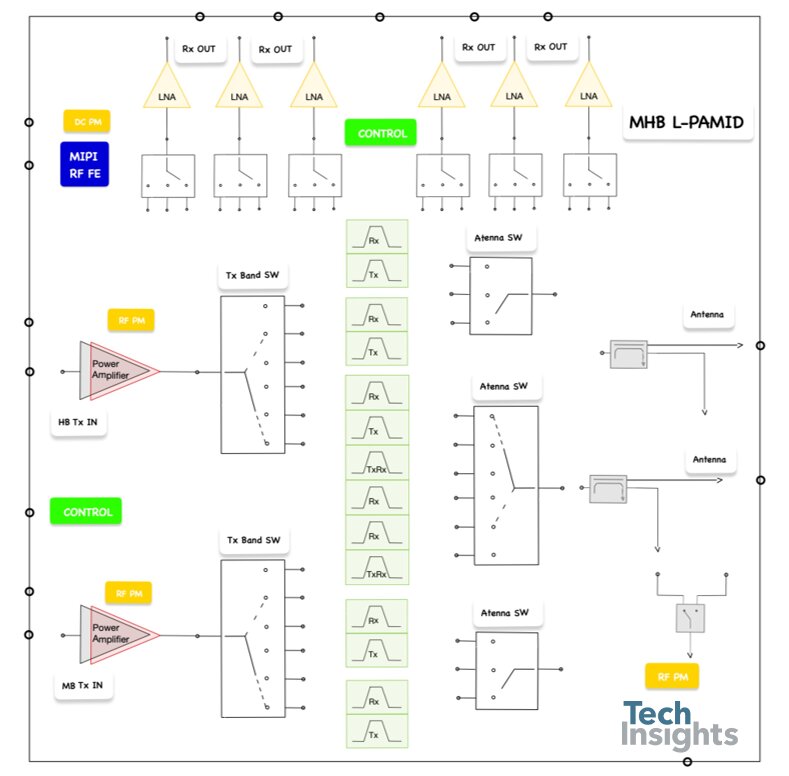

图2:SiP模块组件
支持5G更为复杂，因为需要同时支持4G和5G。还需要更多的天线和信号路径，支持更多的频段，需要更高的信道带宽，需要更大的功率来克服RFFE损失(仅举几个例子!)博通、村田、Qorvo、高通和Skyworks等市场领导者采用的主要策略是RF FE SiP模块——独立、经过认证的组件，具有完整的接收和传输路径，易于集成并可供oem使用。为了帮助您比较市场领先的方法，TechInsights对最新RF FE设计中的关键sip进行了模块架构和电路分析，例如:
- 高通QPM6679功率放大器模块架构分析(3 - 2206 - 803）
- Skyworks SKY58083-11 RFFE模块架构分析(3 - 2206 - 801）
- Avago AFEM-8214 RFFE模块架构分析(3 - 2205 - 802）
要深入了解相关市场趋势和oem在选择移动无线电设计组件时面临的关键决策，请查看我们的网络研讨会重播Strategy Analytics(由TechInsights提供支持)-谁将主导射频?智能手机射频前端处于十字路口:高通、OpenRF、Skyworks等
请注意声波滤波器，这是射频FE SiP模块(如Skyworks SKY53838-17)中的关键组件
从性能和SiP集成的角度来看，声波滤波器、表面声波(SAW)和体声波(BAW)是最先进的滤波器技术。所有领先的RF FE供应商都开发或收购了SAW和BAW滤波器技术，因为它们结合起来提供了低、中、高和超高频段的覆盖，这是支持5G多频段的关键挑战之一。声波滤波器市场的主要参与者包括顶级RF FE供应商，如Broadcom, Murata, Qorvo，高通和Skyworks，但也有新兴的中国RF FE供应商，如Maxscend, Xpeedic, Allstar Electronics和无锡昊达，他们正在加大SAW滤波器技术的开发。敬请期待更多的分析!

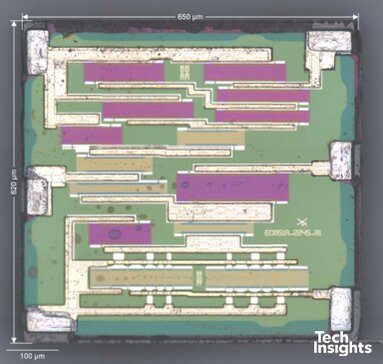

图3:声学滤波器
苹果iPhone 12和13中毫米波天线结构的设计见解，以帮助5G智能手机的天线模块实现考虑因素
移动射频订阅的(许多)好处之一是分析覆盖的广度，包括市场领导者和新兴颠覆者，以便更准确和现实地看待竞争激烈的射频格局。这提供了更多的可视性和行业中使用的不同设计方法，以帮助加速您自己的研究和开发。例如，TechInsights仔细观察了苹果在iPhone 12和13中使用的三个毫米波天线模块，两个无源和一个有源，这标志着在实现层面上与“传统”基于高通的架构的有趣背离。欲了解更多细节，请查看3 - 2110 - 801分析村田2CYY毫米波天线封装(AiP)和村田SS1707051毫米波天线模块，以及我们的深度网络研讨会重播．
三星Galaxy A53的新发现-村田SS1D14076

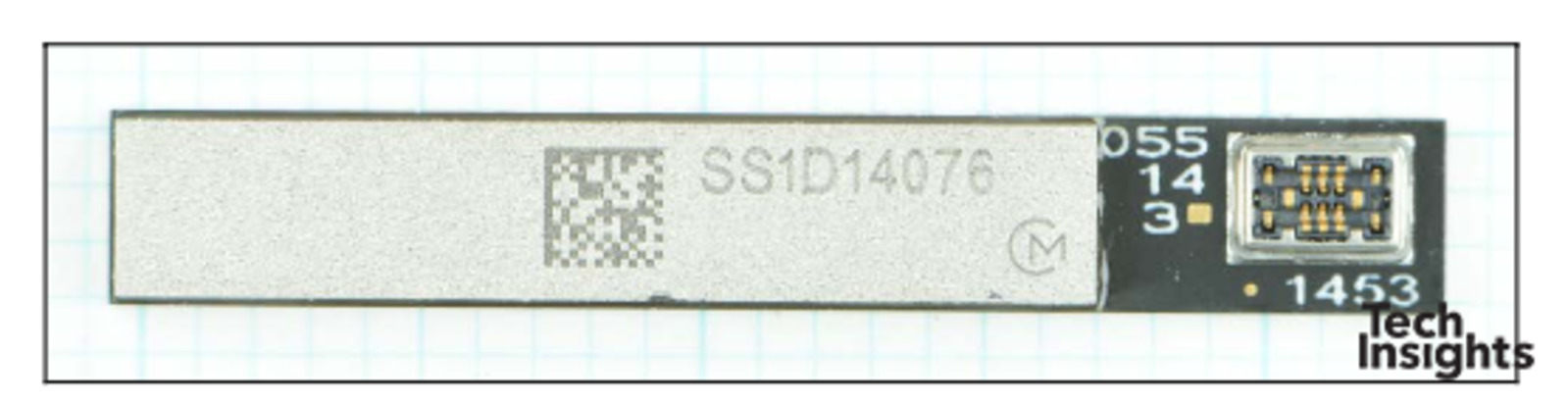

图4:村田AiP的俯视图
我们的专家在Galaxy A53中发现了一个带有三星硅的村田AiP，这是同类产品中的首例!这是一个重要的发现，因为它在村田包中展示了完整的三星解决方案-芯片上的应用处理器/基带(AP/BB)系统(SoC)和FR1/FR2无线电都来自三星，而不像2021年的谷歌Pixel 6 Pro使用谷歌Tensor作为应用处理器。欲了解更多细节，请查看前端模块架构报告，3 - 2205 - 803．
高通QTM545毫米波AiP 60秒洞察?是的，这是可能的!
高通的QTM545毫米波AiP是他们的第四代毫米波模块，用于三星Galaxy s22智能手机。今年，我们推出了“60秒的洞察视频”，在您深入阅读报告之前，为您提供快速而翔实的概述，介绍我们对值得注意的组件所做的分析。John Sullivan(我们的移动射频高级电路分析师)在我们第一个60秒的洞察视频中强调了前端模块架构报告中揭示的关键见解，例如组件和天线阵列的互连性。
2023 -移动射频路线图的一些选择
2023年及以后会发生什么?虽然计划可能会有所变化，但我们的路线图包括分析这些破坏性和/或旗舰手机中发现的射频芯片:
- 三星Galaxy S23 Ultra 5G
- 摩托罗拉Edge 2022，包括联发科的dimension 1050 5G FR2芯片组
- Vivo X90 Pro 5G，包括联发科的dimension 9200芯片组
- 谷歌Pixel 7 Pro
- 苹果iPhone 15 Pro Max
移动射频用户已经可以访问我们最新的路线图，如果您有兴趣成为用户并在未来12个月内获得更多的竞争洞察，请联系我们．TechInsights期待一个激动人心的2023年!
