谷歌Pixel 6 Pro中5G无线电的检查
贡献作者:Radu Trandafir
9月初，我们一直在考虑有关三星5G调制解调器的传言，该调制解调器预计将以尚未发布的谷歌Pixel 6的5G实施解决方案的形式出现在美国海岸。
现在我们有机会检查了几款Pixel 6 Pro手机，我们可以肯定地说，这是真的:谷歌推出了一款Pixel手机，统治了所有的Pixel手机(Pixel手机，也就是Pixel手机)。谷歌Pixel 6包括:
- 一个全新的创新谷歌Tensor SoC(由谷歌设计和架构，三星的各种贡献，老实说:TechInsights对谷歌Pixel 6的Linux内核的设备树文件系统分析显示，谷歌GS101 Tensor处理器的一些块与Exynos共享)
- 三星开发的完整5G无线电解决方案(从调制解调器到天线);这将是美国市场的第一次，直到现在，美国还没有一款没有高通调制解调器的主要5G手机!
- 很多摄像头等等
谷歌像素6 Pro拆卸分析
下载下面的拆卸分析摘要谷歌张量应用处理器的独家高分辨率bpoly模照片。
现在Oppo正在考虑为高端手机开发自己的SoC解决方案——预计在2023/2024年的某个时候日经指数-高通在智能手机市场的主导地位似乎正在减弱。
谷歌Pixel 6 Pro的5G无线电内部工作原理，非美国版本

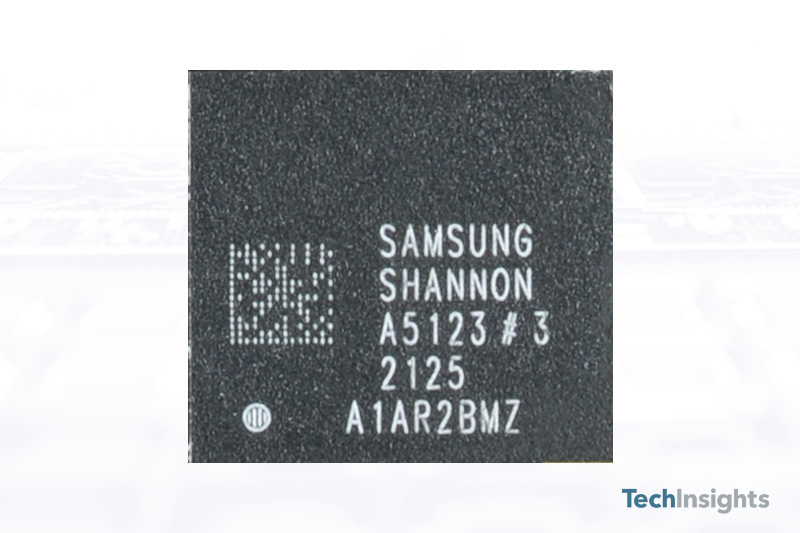

图1所示。三星5G调制解调器，在这里被标记为Shannon A5123(#3)。
图2。在调制解调器的右侧可以看到FR1 (sub-6 GHz)收发器包(#4)，标记为三星Shannon 5511。
图3。非美国版本的Pixel 6 Pro手机中缺少FR2(毫米波)收发器包。
FR2/毫米波特定组件来自谷歌Pixel 6 Pro，美国型号

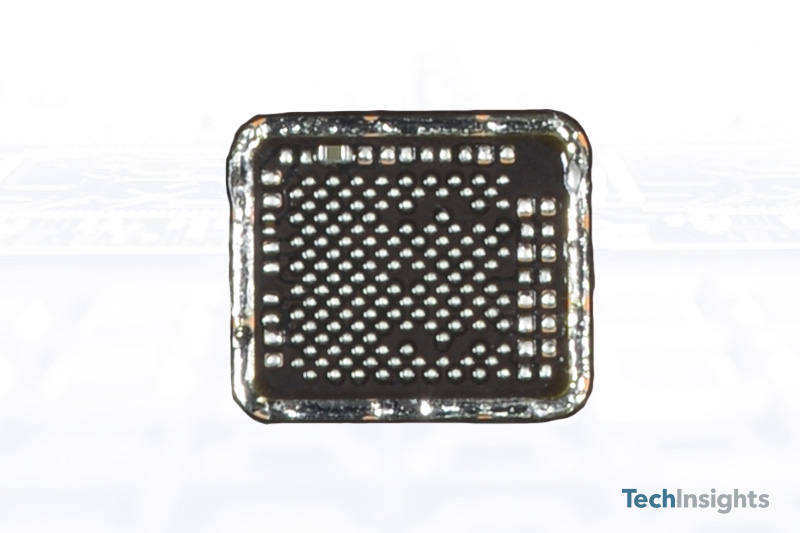

图4。三星5G FR2(毫米波)中频收发器，这里标记为Shannon 5710。
图5。Pixel 6 Pro(美国型号)-由村田公司制造的双毫米波天线模块。除了它的双模块性质，它在外观上与我们在iPhone 12和iPhone 13中看到的Murata/LSI AiP模块非常相似(尽管使用QC芯片!)

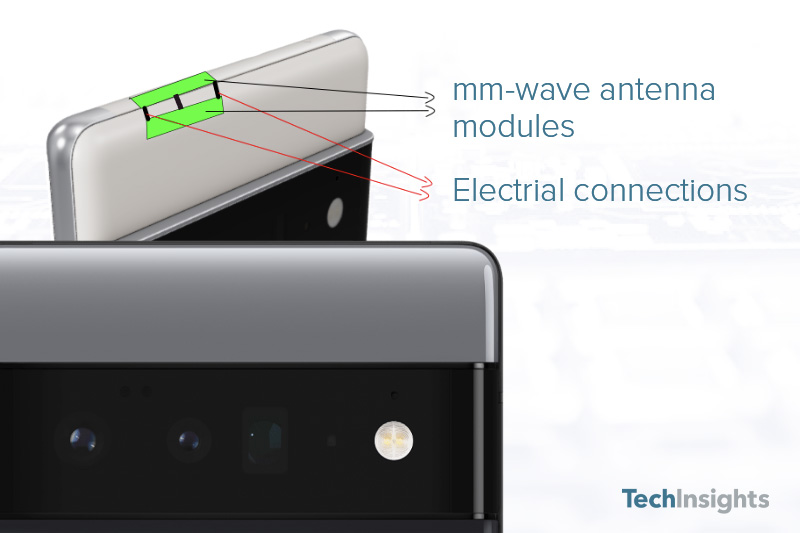

图6。显示天线模块相对于谷歌Pixel 6 Pro外壳的位置。
图7。显示位于谷歌Pixel 6 Pro内部的天线模块。三个相互连接的部分很容易看到。
评论和观察:
高级功能模块似乎类似于高通的解决方案:一个调制解调器包为两个分支(FR1和FR2)提供相应的收发器解决方案(见图1)。
封装天线(AiP)由一个双天线包组成，其中FR2收发器位于一个PCB上，并通过FFC(扁平柔性电缆)连接到FR2中频收发器(Shannon 5710)。
预计所有的芯片都是三星的，可能会有类似于我们在高通设计中看到的功能。当我们分析高通AiP QTM525和QTM535时，我们注意到有更多的FR2 FE收发器，超过了AiP天线阵列所需的数量。这意味着有可能像Pixel 6 Pro实现中那样拥有级联天线阵列，其中有源组件和一个天线阵列位于一个模块上，连接到第二个模块，即无源天线阵列模块。
图1:谷歌Pixel 6 Pro(美款)5G无线电高级框图
(*)预计该模块将包括带PA和LNA的毫米波收发器，以及用于波束转向和PMIC的控制电路，能够驱动两个双极化天线阵列，如QC SMR525。
